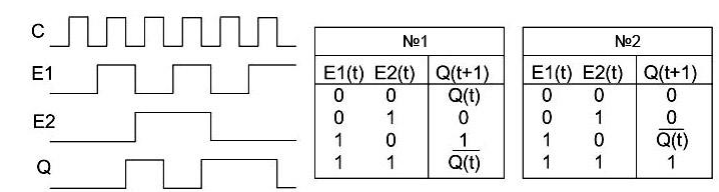

- Какая таблица переходов MS триггера соответствует диаграмме?
Другие предметы Колледж Триггеры и их применение в схемотехнике таблица переходов MS триггера диаграмма триггера схемотехника колледж триггеры в схемотехнике анализ диаграммы триггера
2025-06-21 13:07:46
Чтобы определить таблицу переходов MS триггера (или триггера Мастера-Слэйва), необходимо сначала понять, какие состояния он может принимать и какие входные сигналы на него воздействуют. Давайте рассмотрим шаги для составления таблицы переходов.
Шаг 1: Определение состояний триггераТриггер может находиться в одном из двух состояний: Q = 0 (низкий уровень) или Q = 1 (высокий уровень). Также важно учитывать состояние входов, которые могут быть, например, S (установочный вход) и R (сбросный вход).
Шаг 2: Определение входных сигналовВходные сигналы могут принимать значения 0 или 1. Таким образом, у нас есть следующие комбинации:
- S = 0, R = 0
- S = 0, R = 1
- S = 1, R = 0
- S = 1, R = 1
Теперь нам нужно определить, как триггер будет реагировать на каждую комбинацию входных сигналов. Обычно правила следующие:
- Если S = 0 и R = 0, состояние триггера не меняется (Q остается прежним).
- Если S = 0 и R = 1, триггер сбрасывается (Q становится 0).
- Если S = 1 и R = 0, триггер устанавливается (Q становится 1).
- Если S = 1 и R = 1, состояние триггера может быть неопределенным (обычно считается, что это запрещенное состояние).
Теперь мы можем составить таблицу переходов для MS триггера:
| Текущие состояния (Q) | Входы (S, R) | Следующее состояние (Q') |
|---|---|---|
| 0 | 0, 0 | 0 |
| 0 | 0, 1 | 0 |
| 0 | 1, 0 | 1 |
| 0 | 1, 1 | Неопределенное состояние |
| 1 | 0, 0 | 1 |
| 1 | 0, 1 | 0 |
| 1 | 1, 0 | 1 |
| 1 | 1, 1 | Неопределенное состояние |
Таким образом, таблица переходов показывает, как триггер реагирует на изменения входных сигналов в зависимости от его текущего состояния. Это основа для последующего анализа и проектирования схем на основе триггеров.
