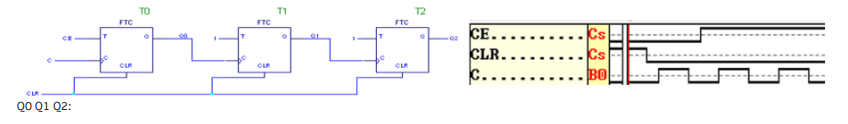

Чтобы определить состояние схемы после воздействия, необходимо следовать нескольким шагам. Давайте рассмотрим общий алгоритм, который поможет вам в этом процессе.

1. Анализ схемы:
   • Изучите схему, чтобы понять, какие элементы в ней присутствуют (резисторы, конденсаторы, транзисторы и т.д.).
   • Обратите внимание на соединения между элементами и их расположение.
2. Определение типа воздействия:
   • Уточните, какое именно воздействие было применено к схеме (например, изменение напряжения, подключение нового элемента, изменение температуры и т.д.).
   • Запишите параметры воздействия (значение напряжения, ток, частота и т.д.).
3. Расчет новых параметров:
   • Используйте законы электротехники (например, закон Ома, правила Кирхгофа) для вычисления новых значений токов и напряжений в схеме после воздействия.
   • Если в схеме есть активные элементы (например, транзисторы),учтите их характеристики и режимы работы.
4. Состояние элементов:
   • Определите, как воздействие повлияло на состояние каждого элемента в схеме (например, перегрев резистора, зарядка или разрядка конденсатора).
   • Проверьте, не произошли ли изменения в состояниях переключателей или логических элементов, если они имеются.
5. Вывод:
   • Соберите все полученные данные и сделайте вывод о состоянии схемы после воздействия.
   • Запишите результаты и проанализируйте, как воздействие изменило работу схемы.

Следуя этим шагам, вы сможете четко определить состояние схемы после воздействия и понять, как это воздействие отразилось на ее работе.
