2025-09-03 23:44:41

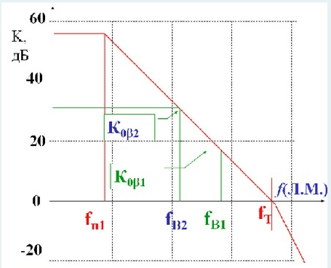

Чему равно значение верхней граничной частоты усилителя с коэффициентом 5 для операционного полностью скорректированного ОУ с частотой единичного усиления 15 МГц? Диаграмма Боде ОУ представлена на рисунке.
Другие предметы Колледж Частотные характеристики операционных усилителей схемотехника колледж верхняя граничная частота усилитель коэффициент 5 операционный усилитель частота единичного усиления 15 МГц диаграмма Боде
2025-09-03 23:44:59
Для определения верхней граничной частоты усилителя с коэффициентом 5, нам нужно использовать частоту единичного усиления и коэффициент усиления. Давайте разберем это по шагам.
- Понимание частоты единичного усиления: Частота единичного усиления (или частота с коэффициентом 1) - это частота, на которой операционный усилитель (ОУ) имеет коэффициент усиления 1 (0 дБ). В вашем случае, эта частота составляет 15 МГц.
- Определение коэффициента усиления: У нас есть усилитель с коэффициентом 5. Это означает, что усилитель усиливает входной сигнал в 5 раз.
- Использование правила о частотах: Для операционных усилителей существует правило, которое гласит, что произведение коэффициента усиления (A) и частоты (f) остается постоянным и равно частоте единичного усиления (fT). Это можно записать как:
- A1 * f1 = A2 * f2
- A1 - коэффициент усиления при частоте f1 (в данном случае 1 при 15 МГц),
- A2 - коэффициент усиления при частоте f2 (в данном случае 5),
- fT - частота единичного усиления (15 МГц).
- Подстановка значений: Подставим известные значения в уравнение:
- 1 * 15 МГц = 5 * f2
- Решение уравнения: Теперь решим это уравнение для f2:
- 15 МГц = 5 * f2
- f2 = 15 МГц / 5
- f2 = 3 МГц
Ответ: Верхняя граничная частота усилителя с коэффициентом 5 составляет 3 МГц.
