Для определения граничной частоты полосы пропускания схемы, нам нужно следовать нескольким шагам. Я объясню процесс, который поможет вам понять, как это сделать.

1. Определение типа фильтра:

   Сначала нужно определить, какой тип фильтра представлен в вашей схеме. Это может быть низкочастотный, высокочастотный, полосовой или режекторный фильтр. Каждый из этих фильтров имеет свои особенности и способы расчета граничной частоты.

2. Выявление параметров схемы:

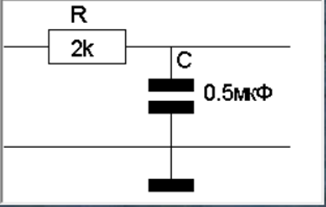

   Посмотрите на элементы схемы, такие как резисторы (R), конденсаторы (C) и индуктивности (L). Для каждого типа фильтра существуют формулы для расчета граничной частоты:

   • Для RC-фильтра (низкочастотный): f_c = 1 / (2 * π * R * C)
   • Для RL-фильтра (высокочастотный): f_c = R / (2 * π * L)
   • Для RLC-фильтра (полосовой): f_c = 1 / (2 * π * √(L * C))
3. Подстановка значений:

   Подставьте известные значения резисторов, конденсаторов и индуктивностей в соответствующую формулу. Это позволит вам рассчитать граничную частоту.

4. Построение АЧХ:

   АЧХ (Амплитудно-Частотная Характеристика) показывает, как амплитуда выходного сигнала меняется в зависимости от частоты входного сигнала. Для построения АЧХ:

   • Определите диапазон частот, который вы хотите исследовать.
   • Рассчитайте амплитуду выходного сигнала для различных частот, используя параметры схемы.
   • Нанесите полученные значения на график, где по оси X будет частота, а по оси Y - амплитуда.

Следуя этим шагам, вы сможете определить граничную частоту и построить АЧХ для вашей схемы. Если у вас есть конкретные значения компонентов схемы, я могу помочь вам с расчетами более детально.
