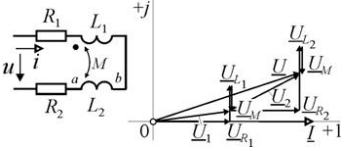

Для того чтобы ответить на вопрос о расположении точки начала обмотки второй катушки в схеме замещения, необходимо учитывать несколько важных аспектов, связанных с векторной диаграммой и принципами работы трансформаторов или катушек индуктивности.

Шаги для определения расположения точки начала обмотки:

1. Определение полярности обмоток:
   • Для начала необходимо определить, какова полярность первой катушки. Обычно это делается с помощью знаков "+" и "-" на обмотках.
   • Если первая катушка имеет определенную полярность, то вторая катушка должна быть подключена так, чтобы ее начало обмотки совпадало с полярностью первой катушки.
2. Анализ векторной диаграммы:
   • На векторной диаграмме необходимо отметить все действующие напряжения и токи, которые возникают в цепи.
   • Обратите внимание на угол сдвига между напряжением и током в первой катушке и определите, как это влияет на вторую катушку.
3. Установка точки начала обмотки:
   • Если векторная диаграмма показывает, что ток во второй катушке должен быть сдвинут относительно первого, то точка начала обмотки второй катушки должна располагаться так, чтобы обеспечить этот сдвиг.
   • В большинстве случаев, если обе катушки соединены последовательно или параллельно, начало обмотки второй катушки должно быть расположено в том же направлении, что и конец обмотки первой катушки, если они работают в одной фазе.

Таким образом, чтобы точка начала обмотки второй катушки соответствовала векторной диаграмме, необходимо учитывать полярность, сдвиги и взаимосвязь между катушками. Важно помнить, что правильное подключение обмоток обеспечивает корректное функционирование всей схемы.
