Чтобы определить тип фильтра, необходимо понять, как он воздействует на различные частоты сигнала. Рассмотрим основные типы фильтров и их характеристики:

1. Фильтр низких частот (Low-pass filter): Пропускает низкие частоты и подавляет высокие. На графике частотной характеристики такой фильтр будет иметь высокий уровень пропускания на низких частотах и спад на высоких.
2. Фильтр высоких частот (High-pass filter): Пропускает высокие частоты и подавляет низкие. На графике частотной характеристики уровень пропускания будет низким на низких частотах и высоким на высоких.
3. Полосно-пропускающий фильтр (Band-pass filter): Пропускает частоты в определенном диапазоне и подавляет частоты вне этого диапазона. На графике будет видно, что фильтр пропускает только определенную "полосу" частот.
4. Заграждающий фильтр (Band-stop filter): Подавляет частоты в определенном диапазоне и пропускает частоты вне этого диапазона. На графике будет видно, что фильтр не пропускает определенную "полосу" частот, но пропускает все остальные.

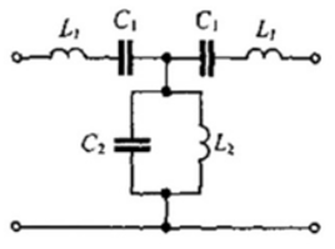

Чтобы определить тип фильтра на основании рисунка, посмотрите на график частотной характеристики или амплитудно-частотной характеристики (АЧХ). Обратите внимание на то, какие частоты фильтр пропускает, а какие подавляет. Если на рисунке показан график, где низкие частоты проходят, а высокие подавляются, то это фильтр низких частот. Если наоборот, то это фильтр высоких частот. Если пропускается только определенная полоса частот, то это полосно-пропускающий фильтр. Если же определенная полоса частот подавляется, то это заграждающий фильтр.

Таким образом, внимательно изучите рисунок и сопоставьте его с описаниями выше, чтобы определить тип фильтра.
