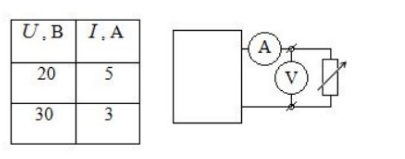

К активному двухполюснику подключен магазин сопротивлений (пассивный двухполюсник, сопротивление которого может меняться). При двух разных значениях этого сопротивления измерены значения напряжения и тока. Определить параметры генератора (Rэ, Еэ), эквивалентного двухполюснику.

• Rэ = 5 Ом, Еэ = О В
• Задачу решить нельзя
• Rэ= 20/3 Ом, Еэ = 100/3 В
• Rэ = 5 Ом, Еэ = 45 В
• Rэ = 2/3 Ом, Еэ = 20 В

Другие предметы Колледж Эквивалентные схемы двухполюсников электротехника колледж двухполюсник параметры генератора сопротивление напряжение ток эквивалентный двухполюсник Новый

Для решения данной задачи нам необходимо использовать закон Ома и основные принципы электрических цепей. Мы имеем активный двухполюсник, к которому подключен пассивный двухполюсник с изменяемым сопротивлением. Измеренные значения напряжения (U) и тока (I) позволят нам определить параметры эквивалентного генератора (внутреннее сопротивление Rэ и ЭДС Eэ).

Чтобы найти параметры генератора, следуем следующему алгоритму:

1. Соберите данные: Запишите два измеренных значения напряжения (U1, U2) и тока (I1, I2) для двух различных значений сопротивления.
2. Используйте закон Ома: Для каждого случая можно записать уравнения:
   • U1 = Eэ - I1 * Rэ
   • U2 = Eэ - I2 * Rэ
3. Составьте систему уравнений: У нас есть две неизвестные (Eэ и Rэ) и два уравнения. Это позволит нам решить систему уравнений. Из первого уравнения выразим Eэ:
   • Eэ = U1 + I1 * Rэ
   • Eэ = U2 + I2 * Rэ
4. Приравняйте выражения для Eэ: Получим:
   • U1 + I1 * Rэ = U2 + I2 * Rэ
5. Перепишите уравнение: Переносим все члены, содержащие Rэ, в одну сторону:
   • (I1 - I2) * Rэ = U2 - U1
6. Решите уравнение для Rэ: Выразим Rэ:
   • Rэ = (U2 - U1) / (I1 - I2)
7. Подставьте значение Rэ в одно из уравнений для Eэ: После нахождения Rэ подставьте его в одно из уравнений для Eэ, чтобы найти значение ЭДС.
8. Проверьте полученные значения: Убедитесь, что они соответствуют данным, которые вы имеете.

Теперь, когда у нас есть алгоритм, вы можете подставить ваши измеренные значения напряжения и тока в уравнения и вычислить параметры генератора. Если у вас есть конкретные значения U1, U2, I1 и I2, я могу помочь вам с расчетами.
