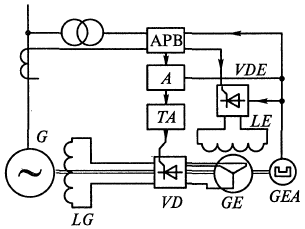

Для того чтобы определить, какая система возбуждения представлена на рисунке, важно знать основные характеристики каждой из перечисленных систем. Давайте кратко рассмотрим каждую из них:

1. Статическая тиристорная система независимого возбуждения:
   • Использует тиристоры для управления током возбуждения.
   • Обеспечивает высокую точность и быстродействие регулирования.
   • Часто используется в современных системах с высокими требованиями к управлению.
2. Схема последовательного возбуждения:
   • Возбуждение осуществляется за счет последовательного соединения обмотки возбуждения с обмоткой якоря.
   • Ток возбуждения зависит от тока нагрузки.
   • Часто применяется в двигателях постоянного тока.
3. Схема смешанного возбуждения:
   • Сочетает в себе элементы как независимого, так и последовательного возбуждения.
   • Позволяет улучшить характеристики машины, такие как стабильность и регулируемость.
4. Бесщеточная система возбуждения:
   • Не использует щетки и кольца для передачи тока возбуждения.
   • Часто реализуется с помощью вращающихся выпрямителей.
   • Обеспечивает надежность и уменьшение износа.

Теперь, чтобы определить, какая именно система представлена на рисунке, необходимо обратить внимание на следующие детали:

• Наличие тиристоров указывает на статическую тиристорную систему.
• Последовательное соединение обмоток может свидетельствовать о последовательной схеме возбуждения.
• Комбинация различных типов соединений может быть характерна для смешанного возбуждения.
• Отсутствие щеток и наличие вращающихся компонентов может указать на бесщеточную систему.

Если у вас есть доступ к рисунку, попробуйте сопоставить его элементы с описанными характеристиками. Это поможет вам сделать правильный вывод о типе системы возбуждения. Если у вас возникнут вопросы или сомнения, не стесняйтесь спрашивать, и я постараюсь помочь вам более детально разобраться в этом вопросе.
