Чтобы ответить на вопрос о виде тока, протекающего через диод в схеме, необходимо рассмотреть основные принципы работы диода и его взаимодействие с источником переменного тока. Диод — это полупроводниковый прибор, который пропускает ток только в одном направлении, блокируя его в обратном.

Рассмотрим шаги, которые помогут понять, какой вид имеет ток через диод:

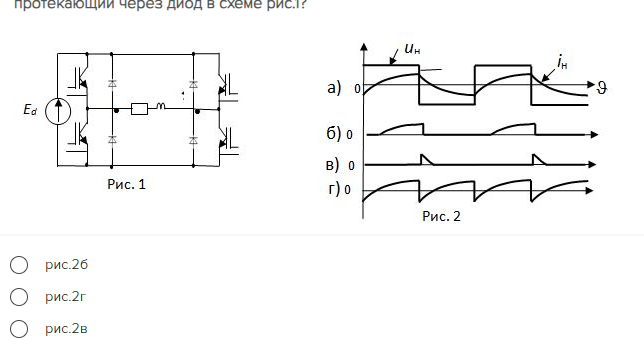

1. Анализ схемы: Изучите схему на рис.1, чтобы понять, как подключен диод относительно источника питания. Обычно диод подключается последовательно с нагрузкой и источником переменного тока.
2. Принцип работы диода: Диод пропускает ток только в одном направлении — от анода к катоду. Это означает, что когда напряжение на аноде выше, чем на катоде (прямое смещение),диод проводит ток. Если напряжение на аноде ниже катода (обратное смещение),диод блокирует ток.
3. Влияние переменного тока: Переменный ток (AC) меняет направление в зависимости от времени. В стандартной синусоидальной форме он состоит из положительных и отрицательных полупериодов. Диод будет проводить ток только в положительные полупериоды, когда он находится в прямом смещении.
4. Форма выходного тока: Поскольку диод блокирует отрицательные полупериоды, выходной ток через диод будет иметь форму пульсирующего постоянного тока. Это значит, что ток будет представлять собой серию положительных полуволн, а отрицательные полуволны будут отсутствовать.

Таким образом, ток через диод в схеме на рис.1 будет иметь форму пульсирующего постоянного тока, состоящего только из положительных полупериодов переменного тока. Это можно увидеть на графике, который будет похож на рис.2б, рис.2в или рис.2г, в зависимости от конкретной формы входного сигнала и характеристик диода.
