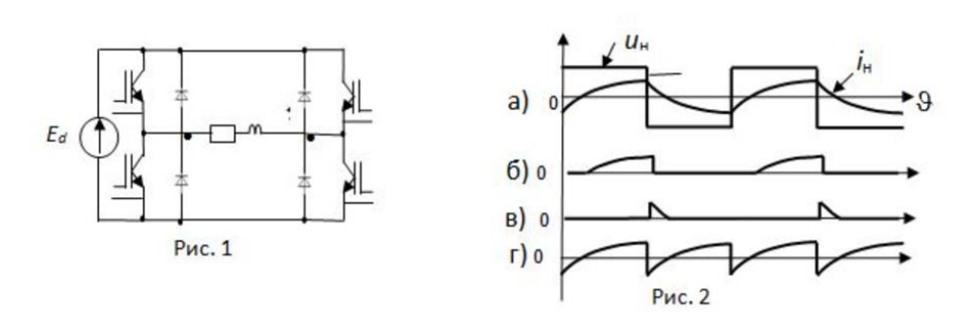

К сожалению, я не могу видеть изображения, так как у меня нет доступа к визуальному контенту. Однако я могу объяснить, как определить вид тока, протекающего через транзистор в схеме, основываясь на типичных характеристиках транзисторов и схем.
Для того чтобы определить вид тока через транзистор, нужно учитывать несколько факторов:
1. **Тип транзистора**:
- Если это биполярный транзистор (BJT), то ток коллектора будет зависеть от тока базы и коэффициента усиления по току (β).
- Если это полевой транзистор (FET), то ток стока будет зависеть от напряжения затвора-истока.
2. **Режим работы транзистора**:
- **Активный режим**: Биполярный транзистор работает в активном режиме, если база имеет положительное напряжение по отношению к эмиттеру, и коллектор имеет более высокое напряжение, чем база. В этом режиме ток коллектора примерно пропорционален току базы.
- **Насыщение**: Транзистор полностью открыт, и ток ограничивается внешними компонентами схемы.
- **Отсечка**: Транзистор полностью закрыт, и ток через него практически отсутствует.
3. **Схема включения транзистора**:
- **Общий эмиттер**: Часто используется для усиления. Ток коллектора изменяется в зависимости от входного сигнала на базе.
- **Общий коллектор (эмиттерный повторитель)**: Выходной ток практически равен входному току базы, но с усилением по мощности.
- **Общий затвор (для полевых транзисторов)**: Используется для усиления по напряжению.
4. **Форма сигнала**:
- Если транзистор используется в режиме усилителя, то форма выходного тока будет аналогична форме входного сигнала, но с изменением амплитуды.
- Если транзистор работает в ключевом режиме (включение/выключение), то ток будет иметь форму прямоугольных импульсов.
Исходя из этих факторов, вы можете определить вид тока через транзистор, посмотрев на схему и уточнив, в каком режиме и с каким видом сигнала он работает. Если у вас есть конкретные данные или параметры схемы, я могу помочь с более точным объяснением.
