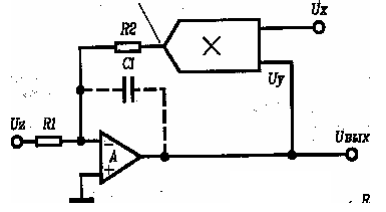

Какую функцию выполняет данная схема?
- Uz/Uy
- Uz/Ux
- UxUy
- KUz/Ux
- KUz/Uy
- KUx*Uy
Другие предметы Колледж Схемы логических функций схемотехника колледж функции схем анализ схем электрические схемы схемы в электронике основы схемотехники параметры схем работа схем схемы и их функции
2025-09-04 00:22:43
Для того чтобы понять, какую функцию выполняет данная схема, давайте рассмотрим каждый элемент и их взаимосвязи. Ваша запись выглядит как набор отношений между переменными, которые, скорее всего, представляют собой напряжения или токи в электрической цепи.
1. Определение переменных:
- Uz - напряжение на некотором узле Z.
- Uy - напряжение на узле Y.
- Ux - напряжение на узле X.
2. Анализ соотношений:
- Uz/Uy - это отношение напряжений Uz и Uy, которое может указывать на делитель напряжения между двумя узлами.
- Uz/Ux - аналогично, это отношение может показывать, как напряжение Uz соотносится с Ux.
- Ux*Uy - произведение напряжений Ux и Uy, которое может указывать на мощность или другие зависимости в цепи.
- K*Uz/Ux, K*Uz/Uy, K*Ux*Uy - здесь K может быть коэффициентом, который указывает на усиление или ослабление сигналов.
3. Вывод:
Судя по приведенным соотношениям, можно предположить, что схема выполняет функцию делителя напряжения с возможным усилением или ослаблением сигналов в зависимости от коэффициента K. Такие схемы часто используются в аналоговых устройствах для управления уровнями напряжения.
Для более точного анализа необходимо знать контекст, в котором используется данная схема, а также её конкретное назначение и характеристики элементов, входящих в неё.
