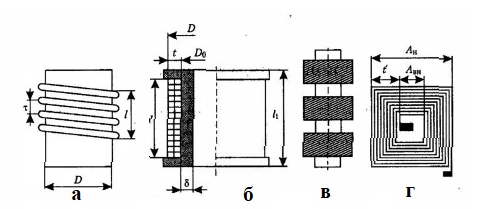

Многослойная катушка индуктивности показана на рисунке

Другие предметы Колледж Катушки индуктивности радиоматериалы радиокомпоненты многослойная катушка индуктивность колледж схемотехника электронные компоненты радиотехника учебные материалы проектирование схем Новый

К сожалению, я не могу видеть рисунки, но я могу помочь вам понять основные принципы работы многослойной катушки индуктивности и как она устроена. Давайте разберёмся с этим вопросом.

Что такое многослойная катушка индуктивности?

Многослойная катушка индуктивности — это компонент, который используется в радиотехнике для создания магнитного поля и хранения энергии в виде магнитного поля. Она состоит из нескольких слоёв проводящего материала, намотанных на сердечник.

Структура многослойной катушки:

• Сердечник: Обычно выполняется из ферромагнитного материала, который увеличивает индуктивность катушки, позволяя ей накапливать больше энергии.
• Проводник: Используется медная проволока, намотанная в несколько слоёв. Чем больше слоёв, тем выше индуктивность.
• Изоляция: Между слоями провода часто используется изоляционный материал, чтобы избежать короткого замыкания.

Как расчитать индуктивность многослойной катушки:

1. Определите количество витков (N) в катушке. Это количество слоёв провода, намотанных вокруг сердечника.
2. Измерьте длину катушки (L) и её диаметр (D). Эти параметры влияют на магнитный поток.
3. Используйте формулу для расчёта индуктивности:
• L = (N^2 * μ * A) / l, где:
• μ — магнитная проницаемость сердечника;
• A — площадь поперечного сечения катушки;
• l — длина катушки.
4. Подставьте известные значения в формулу и вычислите индуктивность.

Если у вас есть конкретные вопросы по вашему рисунку или другим аспектам многослойной катушки индуктивности, пожалуйста, уточните, и я постараюсь помочь вам более подробно!
