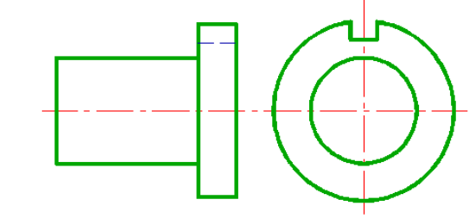

Давайте разберем, как работать с чертежами, на которых представлены виды спереди и сверху (или сбоку) объекта. Это важный аспект начертательной геометрии, который поможет вам правильно интерпретировать и воссоздать трехмерные объекты на плоскости.

Шаги для анализа чертежа:

1. Определите виды: Сначала нужно понять, какие виды представлены. Обычно это вид спереди (фронтальный) и вид сверху (горизонтальный). Иногда может быть вид сбоку.
2. Сравните размеры: Измерьте размеры объекта на каждом из видов. Убедитесь, что пропорции соблюдены. Например, высота в фронтальном виде должна соответствовать высоте в горизонтальном виде.
3. Сделайте проекции: Постарайтесь представить, как объект будет выглядеть в трехмерном пространстве. Для этого можно провести линии проекции, которые соединят соответствующие точки на разных видах.
4. Проверьте соответствие: Убедитесь, что все линии и углы, которые вы видите на одном виде, соответствуют линиям и углам на другом виде. Это поможет вам избежать ошибок.
5. Составьте общий вид: После того как вы проанализируете все виды, попробуйте нарисовать общий вид объекта в трехмерном пространстве, используя полученные данные.

Важно помнить, что начертательная геометрия требует внимательности и точности. Практикуйтесь в чтении и интерпретации чертежей, чтобы улучшить свои навыки.
