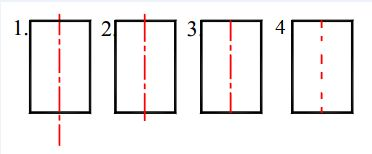

На каком из чертежей правильно изображены осевые линии?

• рисунок 1
• рисунок 2
• рисунок 3
• рисунок 4

Другие предметы Колледж Осевые линии на чертежах начертательная геометрия осевые линии чертежи колледж рисунок 1 рисунок 2 рисунок 3 рисунок 4 Новый

Чтобы определить, на каком из чертежей правильно изображены осевые линии, давайте вспомним, что осевые линии служат для обозначения симметрии и центров деталей. Они обычно изображаются пунктирной линией с короткими черточками на концах. Рассмотрим несколько шагов для анализа чертежей:

1. Посмотрите на стиль линий: Осевые линии должны быть выполнены в виде пунктирных линий. Если линия сплошная или имеет другой стиль, то это не осевая линия.
2. Проверьте расположение: Осевые линии должны проходить через центры симметричных частей детали. Убедитесь, что они правильно расположены, и проходят через нужные точки.
3. Обратите внимание на обозначения: Иногда осевые линии могут быть подписаны. Если есть подписи "осевая линия" или "ось симметрии", это может помочь в определении правильности изображения.
4. Сравните с общепринятыми стандартами: Ознакомьтесь с правилами начертательной геометрии, чтобы знать, как должны выглядеть осевые линии в соответствии с ГОСТами.

После анализа каждого чертежа по этим критериям, вы сможете определить, на каком из них правильно изображены осевые линии. Если у вас есть возможность, предоставьте изображения, и я помогу вам более конкретно.
