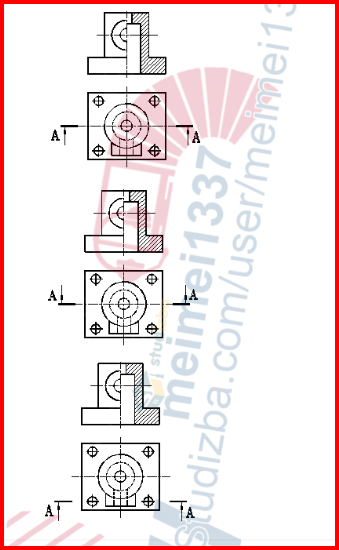

На каком изображении фронтальный разрез обозначен правильно?

Другие предметы Колледж Разрезы и сечения в инженерной графике фронтальный разрез инженерная графика колледж изображение разреза правильное обозначение графические методы Новый

Для того чтобы определить, на каком изображении фронтальный разрез обозначен правильно, нужно рассмотреть основные правила выполнения фронтального разреза в инженерной графике. Давайте разберемся, как это делается.

1. Определение разреза: Фронтальный разрез — это вид, который получается при мысленном рассечении предмета вертикальной плоскостью, параллельной фронтальной плоскости проекций. Обычно он используется для того, чтобы показать внутренние детали объекта, которые не видны на обычных видах.
2. Обозначение линии разреза: На виде сверху или сбоку необходимо провести линию разреза, которая обозначает, где именно рассечен объект. Эта линия обычно изображается штрихпунктирной линией и сопровождается стрелками, указывающими направление взгляда. Линия разреза обозначается буквами, например, А-А.
3. Обозначение разреза на чертеже: На виде, который является результатом разреза, необходимо указать, что это именно разрез. Для этого над видом пишется обозначение, например, "Разрез А-А".
4. Изображение внутренних контуров: Внутренние детали, которые видны в результате разреза, изображаются сплошными линиями, так как они становятся видимыми.
5. Штриховка: Области, через которые проходит плоскость разреза, заштриховываются. Штриховка должна быть выполнена под углом 45 градусов и иметь равномерный шаг.

Теперь, зная эти правила, вы можете посмотреть на изображения и определить, на каком из них фронтальный разрез обозначен правильно. Проверьте наличие всех вышеописанных элементов: правильное обозначение линии разреза, наличие стрелок, правильное изображение внутренних контуров и штриховки. Если какое-то из изображений соответствует всем этим критериям, значит, фронтальный разрез на нем обозначен правильно.
