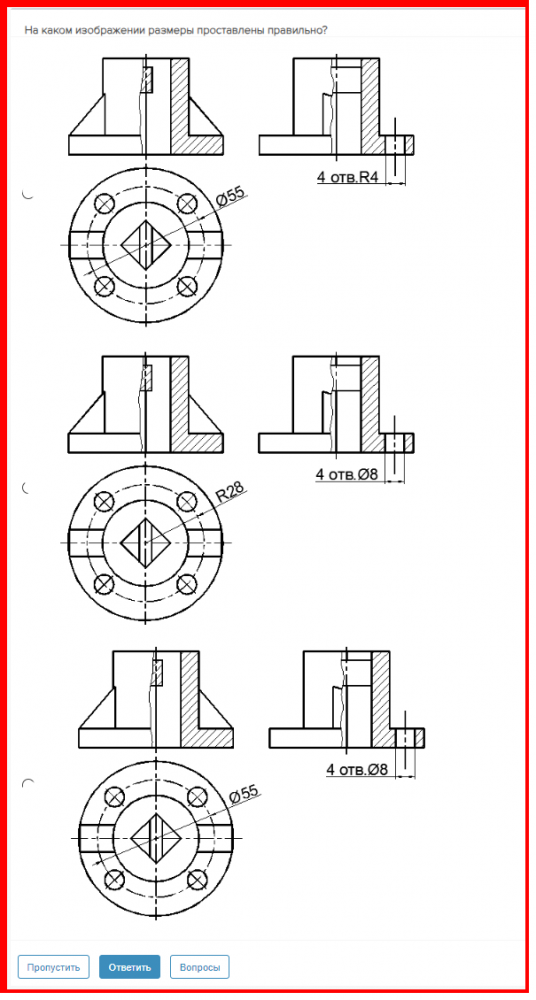

На каком изображении размеры проставлены правильно?
Другие предметы Колледж Проставление размеров на чертеже инженерная графика размеры проставлены правильно изображение колледж обучение черчение графические навыки технические рисунки стандарты размеров
2025-07-19 08:58:27
Чтобы определить, на каком изображении размеры проставлены правильно, необходимо следовать нескольким ключевым правилам, которые используются в техническом черчении:
- Четкость и читаемость: Размеры должны быть четко видны и легко читаемы. Убедитесь, что цифры не перекрываются с линиями чертежа.
- Расположение размеров: Размеры должны быть расположены снаружи изображения, чтобы они не мешали просмотру деталей чертежа. Размерные линии не должны пересекать основные контуры объекта.
- Использование размерных линий и выносок: Размеры указываются с помощью размерных линий, которые параллельны измеряемым элементам. Концы размерных линий заканчиваются стрелками, указывающими на границы измеряемого элемента. Выноски используются для указания размеров, которые не могут быть проставлены непосредственно на чертеже.
- Указание единиц измерения: Если чертеж выполнен не в стандартных единицах измерения, необходимо указать, в каких именно единицах даны размеры.
- Соответствие стандартам: Размеры должны быть нанесены в соответствии с установленными стандартами, такими как ГОСТ или ISO. Это включает в себя правильное использование шрифтов, высоты цифр и других элементов оформления.
Чтобы определить, какое изображение соответствует этим критериям, внимательно изучите каждое из них и сравните с перечисленными выше правилами. Если у вас есть доступ к изображению, вы можете также обратиться к учебным материалам или стандартам по техническому черчению для более детального анализа.
