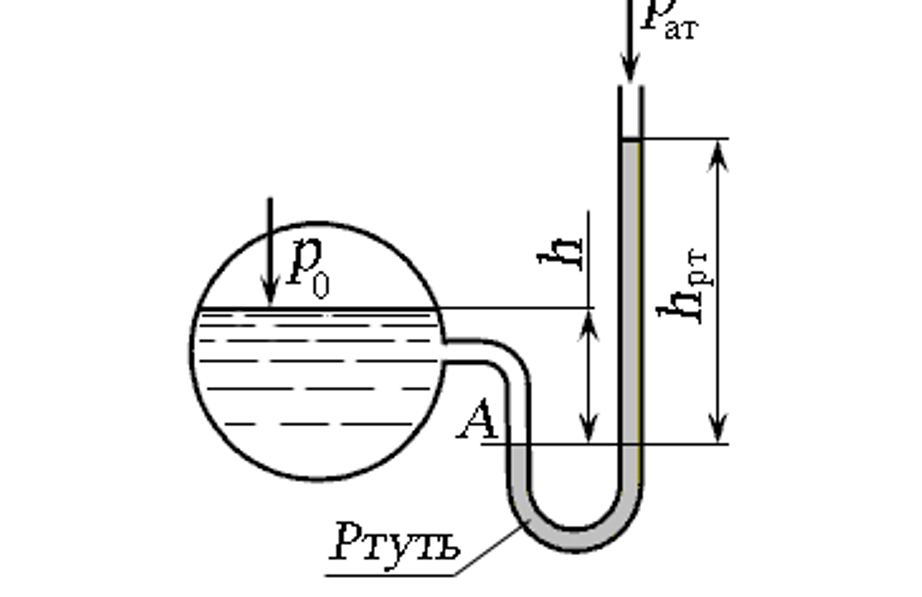

Чтобы разобраться, что изображено на рисунке, давайте сначала определим, что такое манометр, барометр, пьезометр и ртутный манометр. Это все устройства, которые используются для измерения давления, но они имеют разные принципы работы и применения.

• Манометр - это устройство, предназначенное для измерения давления в газах или жидкостях. Манометры могут быть различных типов, например, механические или электронные.
• Барометр - это прибор для измерения атмосферного давления. Он часто используется в метеорологии для прогнозирования погоды.
• Пьезометр - это устройство, используемое для измерения давления в жидкости, особенно в гидравлических системах. Он показывает уровень жидкости в зависимости от давления.
• Ртутный манометр - это тип манометра, в котором давление измеряется с помощью столба ртути. Высота столба ртути пропорциональна давлению, которое измеряется.

Теперь, когда мы знаем, что представляют собой эти устройства, давайте определим, как их различать:

1. Обратите внимание на конструкцию устройства. Ртутный манометр обычно имеет вертикальную трубку, заполненную ртутью, в которой можно наблюдать уровень ртути.
2. Если устройство используется для измерения атмосферного давления, то это, скорее всего, барометр. Он может иметь более крупный корпус и не всегда заполнен жидкостью.
3. Пьезометр может иметь форму трубки с открытым концом, которая показывает уровень жидкости в зависимости от давления в системе.

Таким образом, чтобы точно определить, что изображено на рисунке, нужно внимательно рассмотреть детали конструкции и назначение устройства. Если вы видите ртуть, то это, скорее всего, ртутный манометр. Если устройство предназначено для измерения атмосферного давления, то это барометр. Если оно используется в гидравлической системе, то это пьезометр.
