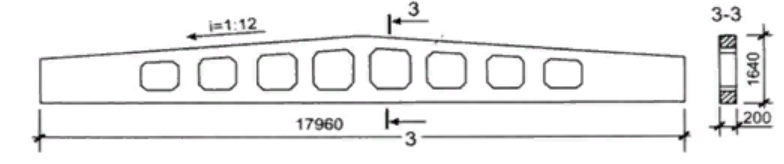

Чтобы правильно определить, какой тип балки изображен на рисунке, давайте рассмотрим характеристики каждого из предложенных вариантов.

• Балка с параллельными поясами: Это тип балки, у которой верхний и нижний пояса параллельны друг другу. Обычно такие балки используются в конструкциях, где требуется равномерное распределение нагрузки.
• Односкатная балка: Этот тип балки имеет наклон только в одном направлении. Она часто используется в крышах с односкатной конструкцией, где одна сторона выше другой.
• Балка таврового сечения: Эта балка имеет форму буквы "Т" и используется для обеспечения высокой прочности при меньшем весе. Тавровые балки часто применяются в строительстве для создания перекрытий.
• Решетчатая балка: Этот тип балки состоит из треугольных элементов, которые образуют решетку. Решетчатые балки применяются для двускатных покрытий, так как они эффективно распределяют нагрузки и позволяют создать большие пролеты.

Теперь, чтобы определить, какой тип балки изображен на рисунке, вам нужно обратить внимание на следующие аспекты:

1. Форма сечения: Посмотрите, как выглядит сечение балки. Если оно похоже на букву "Т", то это тавровая балка. Если сечение состоит из треугольников, то это решетчатая балка.
2. Наклон: Если балка имеет наклон в одном направлении, это может указывать на односкатную балку. Если же балки расположены параллельно, это может быть балка с параллельными поясами.
3. Назначение: Обратите внимание на контекст, в котором используется балка. Если она предназначена для двускатной крыши, то это решетчатая балка.

Таким образом, внимательно проанализировав рисунок и сопоставив его с описаниями, вы сможете определить, какой тип балки изображен на рисунке. Если у вас есть возможность, приведите рисунок, чтобы мы могли более точно определить тип балки.
