Пролетный клистрон, четырехрезонаторный клистрон и отражательные клистроны – это важные устройства в области радиотехники и микроволновой техники. Давайте рассмотрим каждое из этих устройств подробнее.

Пролетный клистрон – это тип вакуумного электронного устройства, которое используется для генерации и усиления радиочастотных сигналов. Основные его компоненты:

• Катод: источает электроны.
• Анод: собирает электроны, создавая электрическое поле.
• Резонатор: создает резонансные условия для усиления сигнала.

Пролетный клистрон работает по принципу модуляции электронного потока, что позволяет ему генерировать высокочастотные сигналы. Он особенно эффективен на микроволновых частотах.

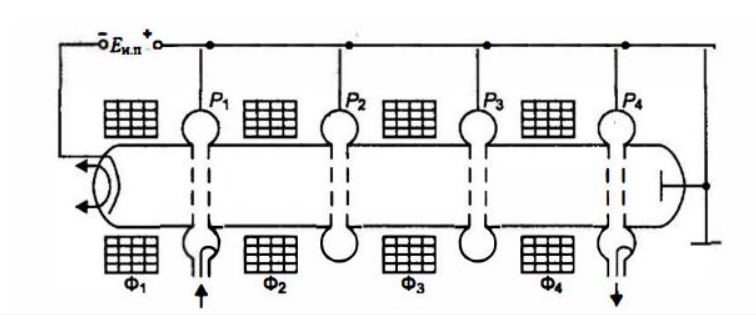

Четырехрезонаторный клистрон имеет более сложную структуру и состоит из четырех резонаторов, которые обеспечивают более высокую степень усиления и стабильности работы. Основные этапы работы:

1. Электроны, испускаемые катодом, проходят через резонаторы.
2. Каждый резонатор усиливает сигнал, создавая резонанс.
3. Сигналы из резонаторов комбинируются, что приводит к значительному усилению выходного сигнала.

Это устройство часто используется в радиолокации и других приложениях, требующих высокой мощности и стабильности.

Отражательные клистроны работают на основе отражения электронного потока от резонатора. Они имеют простую конструкцию и часто используются в качестве генераторов. Основные характеристики:

• Простота конструкции: меньше компонентов, чем у других типов клистронов.
• Эффективность: способны генерировать высокочастотные сигналы с относительно низкой мощностью.

Отражательные клистроны находят применение в различных радиочастотных системах, включая передатчики и приемники.

В заключение, все три типа клистронов имеют свои особенности и области применения, что делает их важными компонентами в радиотехнике и микроволновой технике.
