Давайте разберем каждую из представленных схем и их особенности. Это поможет вам лучше понять, как работают разные типы радиокомпонентов.

1. Схема пролетного клистрона:

   Пролетный клистрон - это устройство, использующее эффект взаимодействия электронного потока с высокочастотным электрическим полем. В его схеме обычно присутствует:

   • Электронная пушечная система, которая генерирует поток электронов.
   • Замедляющая система, которая обеспечивает замедление электронов для усиления сигнала.
   • Резонатор, где происходит усиление сигнала за счет взаимодействия электронов с электромагнитным полем.

   Эта схема применяется в радиочастотной технике для генерации высокочастотных сигналов.

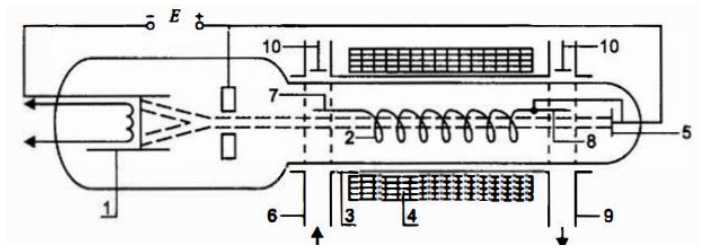

2. Схема ЛБВ со спиральной замедляющей системой:

   ЛБВ (линейный биметаллический волновод) с спиральной замедляющей системой используется для создания и усиления высокочастотных сигналов. В этой схеме важны следующие элементы:

   • Спиральная замедляющая система, которая замедляет движение электронов, позволяя им взаимодействовать с волнением в волноводе.
   • Резонатор, который усиливает сигнал.
   • Электронная пушечная система, которая создает поток электронов.

   Эта схема позволяет достичь высокой эффективности и стабильности работы устройства.

3. Схема отраженного клистрона:

   Отраженный клистрон - это устройство, в котором используется отражение волн для создания усиления сигнала. Основные компоненты включают:

   • Электронная пушечная система, создающая поток электронов.
   • Отражатель, который отражает высокочастотные волны обратно в резонатор.
   • Резонатор, где происходит взаимодействие электронов с электромагнитным полем.

   Этот тип клистрона часто используется в радиочастотной технике для создания мощных сигналов.

Каждая из этих схем имеет свои уникальные характеристики и применяется в различных областях радиотехники. Понимание их работы поможет вам в дальнейшем изучении радиоматериалов и радиокомпонентов.
