Давайте подробно разберем каждое из упомянутых устройств и их схем.

1. Устройство четырехрезонаторного клистрона

Четырехрезонаторный клистрон — это тип электронного устройства, использующего резонаторы для генерации и усиления радиочастотных сигналов. Он состоит из следующих основных частей:

• Электронная пушечка: генерирует поток электронов.
• Резонаторы: четыре резонатора, которые обеспечивают усиление сигнала за счет резонансного взаимодействия.
• Купол: служит для управления потоком электронов и их взаимодействием с резонаторами.

Работа клистрона основана на модуляции потока электронов, что позволяет усиливать радиочастотный сигнал. Электроны, проходя через резонаторы, взаимодействуют с электрическим полем и усиливают сигнал.

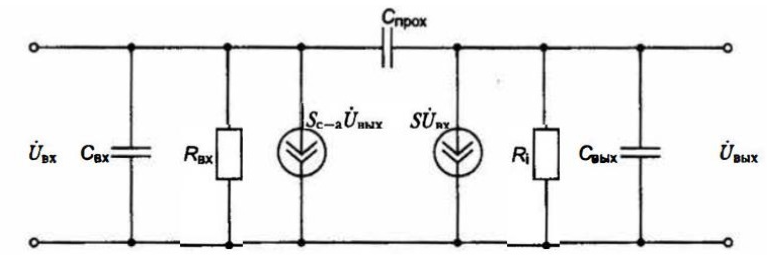

2. Эквивалентная схема пентода

Пентод — это электронная лампа, которая имеет пять электродов: катод, анод, управляющую сетку и две вспомогательные сетки. Эквивалентная схема пентода может быть представлена в виде:

• Катод: источник электронов.
• Анод: собирает электроны, создавая ток.
• Управляющая сетка: контролирует поток электронов от катода к аноду.
• Вторые сетки: помогают улучшить характеристику усиления и уменьшают влияние паразитных эффектов.

Эквивалентная схема помогает понять, как каждый из этих элементов влияет на работу пентода и как они взаимодействуют друг с другом.

3. Схема усилителя напряжения на пентоде

Схема усилителя на основе пентода используется для увеличения амплитуды входного сигнала. Основные компоненты схемы включают:

• Входной сигнал: подается на управляющую сетку пентода.
• Питание: анод подключается к источнику высокого напряжения.
• Выходной сигнал: снимается с анода и используется для дальнейшей обработки.

Усилитель на пентоде работает за счет изменения потока электронов, который управляется напряжением на управляющей сетке. Это позволяет получить выходное напряжение, значительно превышающее входное.

Таким образом, мы рассмотрели основные устройства и схемы, упомянутые в вопросе. Понимание работы этих устройств является важной частью изучения радиоматериалов и радиокомпонентов.
