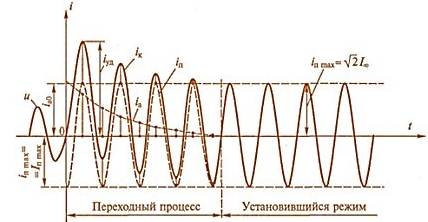

На рисунке приведена кривая…

• изменения тока трехфазного КЗ при максимальном значении апериодической составляющей в цепи, питаемой от шин неизменного напряжения
• изменения тока трехфазного КЗ при максимальном значении апериодической составляющей в цепи синхронного генератора без АРВ
• изменения тока трехфазного КЗ при максимальном значении апериодической составляющей в цепи синхронного генератора с АРВ
• изменения тока трехфазного КЗ при максимальном значении периодической составляющей в цепи синхронного генератора без АРВ

Другие предметы Колледж Аварийные режимы в электрических системах электрические станции подстанции трехфазное КЗ ток синхронный генератор апериодическая составляющая периодическая составляющая АРВ коллежд электротехника Новый

Для анализа изменений тока при трехфазном коротком замыкании (КЗ) необходимо рассмотреть несколько ключевых аспектов, связанных с поведением электрической цепи и особенностями работы генераторов.

Шаг 1: Понимание трехфазного короткого замыкания

• Трехфазное короткое замыкание происходит, когда все три фазы соединяются между собой, что приводит к резкому увеличению тока.
• При этом выделяется значительное количество тепла, и могут происходить повреждения оборудования.

Шаг 2: Аперодическая и периодическая составляющие тока

• Аперодическая составляющая – это компонент тока, который быстро убывает и возникает в момент короткого замыкания.
• Периодическая составляющая – это ток, который устанавливается после того, как система достигла нового равновесия.

Шаг 3: Влияние систем защиты

• АРВ (автоматическое рестартовое устройство) может отключать генератор при возникновении короткого замыкания, чтобы предотвратить повреждение оборудования.
• Если АРВ отсутствует, генератор продолжает работать, и ток может оставаться высоким в течение более длительного времени.

Шаг 4: Анализ кривых изменения тока

• Кривая изменения тока при максимальном значении апериодической составляющей будет показывать резкий скачок тока в момент КЗ.
• При наличии АРВ кривая будет иметь более резкое падение тока после достижения максимума, так как устройство отключит генератор.
• Без АРВ кривая будет плавно спадать, так как генератор продолжает работать, и ток будет постепенно снижаться.

Шаг 5: Заключение

• При анализе изменения тока трехфазного КЗ важно учитывать наличие или отсутствие защитных устройств.
• Каждая ситуация имеет свои особенности, и понимание этих процессов поможет в проектировании более надежных электрических систем.

Если у вас есть дополнительные вопросы по этому материалу или нужна помощь в конкретных расчетах, не стесняйтесь спрашивать!
