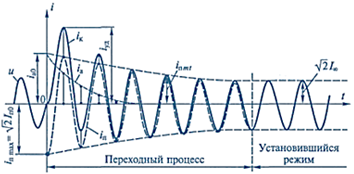

Чтобы ответить на вопрос, связанный с изменением тока трехфазного короткого замыкания (КЗ), важно понимать, как различные факторы влияют на поведение электрической цепи. Рассмотрим основные аспекты, которые могут быть изображены на рисунке, и шаги для анализа: 1. **Понимание терминов**: - **Апериодическая составляющая**: Это часть тока, которая не меняется с течением времени. Она возникает из-за наличия индуктивных и резистивных элементов в цепи и постепенно уменьшается. - **Периодическая составляющая**: Это часть тока, которая изменяется синусоидально с течением времени, как обычный переменный ток. 2. **Анализ различных сценариев**: - **Цепь, питаемая от шин неизменного напряжения**: В этой ситуации напряжение остается постоянным, и апериодическая составляющая может быть значительной сразу после возникновения КЗ. - **Цепь синхронного генератора без автоматического регулирования возбуждения (АРВ)**: Без АРВ, генератор не может поддерживать напряжение на стабильном уровне, что может увеличить апериодическую составляющую. - **Цепь синхронного генератора с АРВ**: АРВ помогает поддерживать напряжение, что может уменьшить апериодическую составляющую и стабилизировать периодическую составляющую. - **Максимальное значение периодической составляющей**: Это важно для оценки устойчивости системы и её способности выдерживать КЗ. 3. **Шаги анализа**: - **Изучите рисунок**: Посмотрите на графики, чтобы определить, как изменяются токи в различных сценариях. Обратите внимание на пики и спады на кривой. - **Сравните составляющие**: Определите, какая составляющая (апериодическая или периодическая) доминирует в каждом из сценариев. - **Оцените влияние АРВ**: Посмотрите, как наличие или отсутствие АРВ влияет на форму и величину кривой. 4. **Выводы**: - **Стабильность системы**: Наличие АРВ обычно помогает стабилизировать систему, уменьшая влияние апериодической составляющей. - **Важность периодической составляющей**: В долгосрочной перспективе, периодическая составляющая определяет устойчивость системы. Таким образом, для каждого сценария можно сделать выводы, основываясь на изменении токов, показанных на рисунке.
