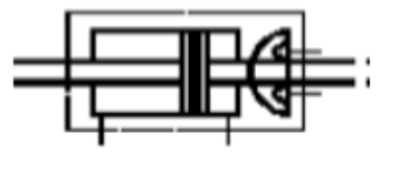

На условных обозначениях показаны исполнительные элементы:

• тандем-цилиндры
• линейно-поворотные модули
• многопозиционные цилиндры
• вакуумные эжекторы


Другие предметы Колледж Исполнительные элементы пневмоавтоматики элементы пневмоавтоматики тандем-цилиндры линейно-поворотные модули многопозиционные цилиндры вакуумные эжекторы Новый

Давайте разберёмся с условными обозначениями исполнительных элементов, которые вы упомянули. Каждый из них имеет свои особенности и применения в пневмоавтоматике.

1. Тандем-цилиндры:

• Тандем-цилиндры состоят из двух или более цилиндров, соединённых последовательно.
• Они используются для увеличения силы или хода, когда один цилиндр не может обеспечить необходимые параметры.
• Применяются в тех случаях, когда требуется высокая мощность при ограниченном пространстве.

2. Линейно-поворотные модули:

• Эти модули могут выполнять как линейные, так и вращательные движения.
• Они часто используются в автоматизированных системах для перемещения и позиционирования различных компонентов.
• Их можно настраивать на разные углы поворота и длины перемещения, что делает их универсальными.

3. Многопозиционные цилиндры:

• Многопозиционные цилиндры могут фиксироваться в нескольких различных положениях.
• Это позволяет им выполнять сложные операции, такие как выбор положения в зависимости от условий работы.
• Их часто используют в конвейерных системах и для автоматизации производственных процессов.

4. Вакуумные эжекторы:

• Вакуумные эжекторы создают область пониженного давления для захвата и перемещения предметов.
• Они используются в упаковке, сборке и других процессах, где необходимо перемещение лёгких деталей.
• Эти устройства работают на основе принципа Бернулли, используя сжатый воздух для создания вакуума.

Каждый из этих элементов играет важную роль в системах пневмоавтоматики, и понимание их принципов работы поможет вам эффективно использовать их в практике. Если у вас есть дополнительные вопросы по каждому из этих элементов, не стесняйтесь спрашивать!
