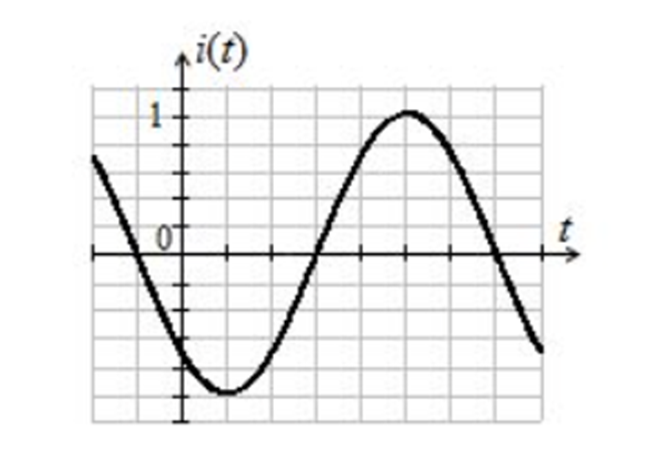

Написать выражение мгновенного значения напряжения, заданного временной диаграммой:

Другие предметы Колледж Временные характеристики электрических сигналов мгновенное значение напряжения временная диаграмма электротехника ЭлТех колледж анализ напряжения Новый

Чтобы написать выражение мгновенного значения напряжения, заданного временной диаграммой, нам нужно выполнить несколько шагов. Давайте рассмотрим процесс более подробно.

1. Определение типа сигнала: Сначала нужно определить, какой именно сигнал представлен на временной диаграмме. Это может быть синусоидальный, прямоугольный, треугольный сигнал или какой-то другой. Например, если это синусоидальный сигнал, то его выражение будет иметь вид:
• U(t) = Umax * sin(ωt + φ),
2. Определение параметров сигнала: Далее, необходимо определить максимальное значение напряжения (Umax), угловую частоту (ω) и фазовый сдвиг (φ), если он присутствует. Эти параметры можно извлечь из диаграммы:
• Umax - максимальное значение амплитуды, которое можно увидеть на оси Y.
• ω - угловая частота, которая может быть найдена через период T: ω = 2π/T.
• φ - фазовый сдвиг, который определяется смещением сигнала относительно оси времени.
3. Запись выражения: После того как вы определили все необходимые параметры, запишите окончательное выражение для мгновенного значения напряжения. Например, для синусоидального сигнала это будет выглядеть так:
• U(t) = Umax * sin(ωt + φ).
4. Проверка: Важно проверить, соответствует ли полученное выражение графику на временной диаграмме. Вы можете подставить некоторые значения времени (t) и посмотреть, совпадает ли результат с тем, что вы видите на графике.

Таким образом, следуя этим шагам, вы сможете составить математическое выражение для мгновенного значения напряжения, основываясь на временной диаграмме. Если у вас есть конкретная диаграмма, вы можете применить этот алгоритм для получения нужного результата.
