Чтобы определить тип четырехполюсника, необходимо рассмотреть его структуру и конфигурацию. Четырехполюсники могут быть представлены в различных формах, и каждая форма имеет свои особенности. Давайте рассмотрим основные типы четырехполюсников:

• Мостовой четырехполюсник: Обычно имеет две пары входных и выходных терминалов, которые соединены в мостовой конфигурации. Этот тип часто используется в измерительных схемах.
• Г-образный четырехполюсник: Имеет форму буквы "Г", где один из входов и выходов расположен под прямым углом к другим. Часто используется в фильтрах и других аналогичных схемах.
• Т-образный четырехполюсник: Имеет форму буквы "Т", где один из входов соединен с двумя выходами, образуя верхнюю часть "Т". Этот тип часто используется в цепях с высоким сопротивлением.
• П-образный четырехполюсник: Имеет форму буквы "П", где два входа и два выхода расположены параллельно друг другу. Этот тип часто используется в цепях с низким сопротивлением.
• Т-перекрытый четырехполюсник: Представляет собой комбинацию Т-образного и других типов. Обычно имеет сложную конфигурацию и используется в специализированных приложениях.

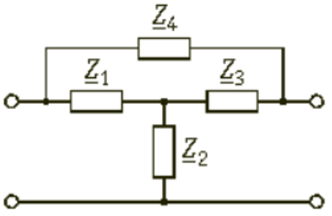

Теперь, чтобы определить тип четырехполюсника на основе рисунка, выполните следующие шаги:

1. Изучите схему: Посмотрите на расположение входов и выходов. Обратите внимание на их взаимное расположение.
2. Определите форму: Сравните вид четырехполюсника с описанными выше типами. Обратите внимание на углы и линии соединения.
3. Сравните с примерами: Если возможно, найдите примеры каждого типа четырехполюсника и сопоставьте их с вашим рисунком.
4. Сделайте вывод: На основе проведенного анализа определите, к какому типу относится ваш четырехполюсник.

Если у вас есть конкретный рисунок, вы можете описать его, и я помогу вам более точно определить тип четырехполюсника.
