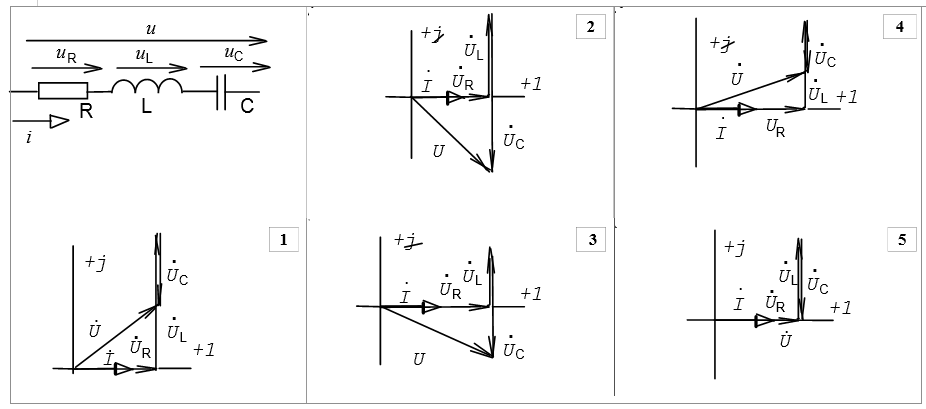

Правильная векторная диаграмма для участка цепи при R = 2X _L = X _C :
(выберите один правильный ответ из пяти и в поле ввода введите целое число от 1 до 5)

Другие предметы Колледж Векторная диаграмма в цепях переменного тока векторная диаграмма участок цепи R = 2X L = X C электротехника колледж правильный ответ выбор ответа учебные задания Новый

Чтобы определить правильную векторную диаграмму для участка цепи с заданными параметрами R = 2X, L = X и C, нужно проанализировать, как ведут себя векторы напряжения и тока в цепи с активным и реактивным сопротивлением.

Рассмотрим, что:

• R - активное сопротивление, которое отвечает за рассеяние энергии в виде тепла.
• L - индуктивное сопротивление, которое ведет себя как реактивное сопротивление, создавая сдвиг фазы между током и напряжением.
• C - емкостное сопротивление, также создающее сдвиг фазы, но в противоположном направлении по сравнению с индуктивным.

В данной цепи, поскольку R = 2X, L = X и C = X, мы можем рассмотреть общее реактивное сопротивление:

• Реактивное сопротивление L: X
• Реактивное сопротивление C: X
• Общее реактивное сопротивление: X - X = 0

Таким образом, векторная диаграмма будет показывать, что напряжение и ток находятся в одной фазе, так как реактивные компоненты взаимно компенсируют друг друга.

Теперь, чтобы выбрать правильный ответ, необходимо ознакомиться с предложенными вариантами диаграмм. Так как у нас нет изображений, я рекомендую выбрать вариант, где векторы напряжения и тока совпадают по направлению, так как это соответствует нулевому реактивному сопротивлению.

Пожалуйста, выберите правильный номер ответа, который соответствует этой диаграмме.
