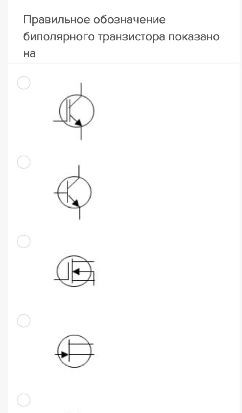

Правильное обозначениебиполярного транзистора показано на

Другие предметы Колледж Обозначение электронных компонентов правильное обозначение биполярный транзистор электроника колледж Новый

Правильное обозначение биполярного транзистора действительно важно для понимания схемотехники и работы с электронными компонентами. Давайте рассмотрим, как правильно обозначается биполярный транзистор и какие его характеристики следует учитывать.

1. Основные элементы обозначения:

• Тип транзистора: Биполярные транзисторы делятся на два типа: NPN и PNP. Это зависит от типа полупроводниковых материалов, из которых они изготовлены.
• Стрелка: В обозначении PNP транзистора стрелка указывает наружу, а в NPN — внутрь. Это важно для понимания направления тока.
• Элементы: Транзистор имеет три вывода: коллектор (C), база (B) и эмиттер (E). Эти выводы также должны быть правильно обозначены.

2. Пример обозначения:

• NPN транзистор: Обозначается как три линии, где центральная линия представляет базу, а две другие — коллектор и эмиттер. Стрелка направлена внутрь.
• PNP транзистор: Обозначается аналогично, но стрелка направлена наружу от базы.

3. Визуализация:

На практике обозначение может выглядеть следующим образом:

• NPN:
• PNP:

Таким образом, правильное обозначение биполярного транзистора включает в себя знание о типе транзистора, направлении стрелки и правильной маркировке выводов. Это знание поможет вам в дальнейшем при работе с схемами и проектировании электронных устройств.
