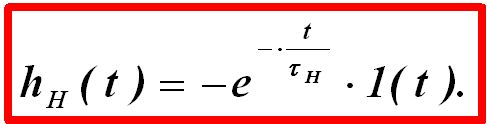

Приведите выражение для переходной характеристики усилительного каскада ОЭ в области больших времен. Укажите выражение для переходной характеристики усилительного каскада ОЭ в области больших времен.
Другие предметы Колледж Переходные процессы в усилительных каскадах переходная характеристика усилительный каскад схемотехника область больших времен колледж выражение переходной характеристики
2025-09-04 00:39:52
Переходная характеристика усилительного каскада с общим эмиттером (ОЭ) описывает поведение каскада при воздействии на него входного сигнала. В области больших времен, когда переходные процессы затянуты, можно использовать приближенную модель, учитывающую влияние параметров транзистора и внешних компонентов.
Для усилительного каскада ОЭ переходная характеристика может быть описана следующим образом:
- Переходная характеристика в области больших времен определяется как:
- h(t) = (1/τ) * e^(-t/τ), где:
- h(t) — переходная характеристика каскада;
- τ — постоянная времени, которая зависит от параметров транзистора и внешних цепей;
- t — время.
- Постоянная времени τ определяется как:
- τ = R * C, где:
- R — эквивалентное сопротивление нагрузки;
- C — эквивалентная емкость, включающая в себя входные и выходные емкости транзистора.
Таким образом, переходная характеристика усилительного каскада ОЭ в области больших времен показывает, как выходной сигнал изменяется во времени в ответ на резкое изменение входного сигнала, и определяется экспоненциальным затуханием с постоянной времени τ.
