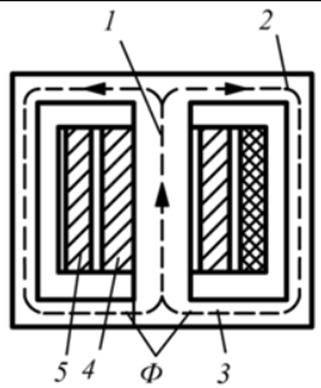

Расположите в правильной последовательности названия элементов на схеме трансформатора с броневым магнитопроводом в порядке возрастания нумерации на рисунке.

• 1 нижнее ярмо
• 2 верхнее ярмо
• 3 обмотка НН
• 4 стержень
• 5 обмотка ВН

Другие предметы Колледж Трансформаторы трансформатор с броневым магнитопроводом элементы трансформатора схема трансформатора обмотка НН обмотка ВН нижнее ярмо верхнее ярмо стержень трансформатора Новый

Чтобы правильно расположить названия элементов на схеме трансформатора с броневым магнитопроводом в порядке возрастания нумерации, давайте сначала разберемся, что представляет собой каждый элемент и как они обычно расположены в трансформаторе.

• 1. Нижнее ярмо - это часть магнитопровода, которая находится внизу и служит для замыкания магнитного потока.
• 2. Верхнее ярмо - это верхняя часть магнитопровода, которая также замыкает магнитный поток и соединяется с нижним ярмом.
• 3. Обмотка НН (низковольтная обмотка) - это обмотка, которая подключается к низковольтной стороне трансформатора.
• 4. Стержень - это центральная часть магнитопровода, которая соединяет верхнее и нижнее ярмо и помогает направлять магнитный поток.
• 5. Обмотка ВН (высоковольтная обмотка) - это обмотка, которая подключается к высоковольтной стороне трансформатора.

Теперь, учитывая, что элементы трансформатора обычно располагаются следующим образом, мы можем установить их последовательность:

1. Нижнее ярмо (1)
2. Стержень (4)
3. Верхнее ярмо (2)
4. Обмотка НН (3)
5. Обмотка ВН (5)

Таким образом, правильная последовательность названий элементов на схеме трансформатора с броневым магнитопроводом в порядке возрастания нумерации будет:

1. 1. Нижнее ярмо
2. 4. Стержень
3. 2. Верхнее ярмо
4. 3. Обмотка НН
5. 5. Обмотка ВН
