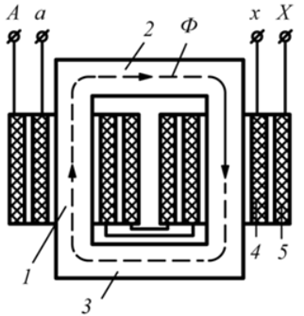

Расположите в правильной последовательности названия элементов на схеме трансформатора со стержневым магнитопроводом в порядке возрастания нумерации на рисунке.

• 1 нижнее ярмо
• 2 верхнее ярмо
• 3 обмотка НН
• 4 стержень

Другие предметы Колледж Трансформаторы Трансформатор стержневой магнитопровод элементы трансформатора обмотка НН нижнее ярмо верхнее ярмо порядок нумерации Новый

Чтобы правильно расположить элементы на схеме трансформатора со стержневым магнитопроводом, давайте сначала разберем, что представляют собой эти элементы:

• Стержень - это основная часть магнитопровода, на которую наматываются обмотки. Он обычно располагается в центре трансформатора.
• Обмотка НН (обмотка низкого напряжения) - это одна из обмоток трансформатора, которая наматывается на стержень. Она обычно располагается на стержне.
• Верхнее ярмо - это элемент, который соединяет верхнюю часть стержня и замыкает магнитный поток. Оно находится над обмоткой НН.
• Нижнее ярмо - это аналогичный элемент, который находится под стержнем и также замыкает магнитный поток. Оно располагается ниже обмотки НН.

Теперь, учитывая расположение этих элементов, мы можем выстроить их в правильной последовательности по возрастанию нумерации:

1. 4 - Стержень
2. 3 - Обмотка НН
3. 2 - Верхнее ярмо
4. 1 - Нижнее ярмо

Таким образом, правильная последовательность элементов трансформатора со стержневым магнитопроводом будет: стержень, обмотка НН, верхнее ярмо, нижнее ярмо.
