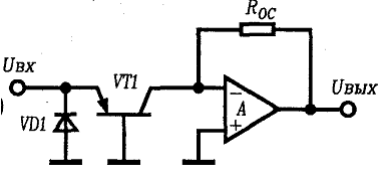

Введение диода в схему экспоненциального преобразователя имеет несколько важных целей, но основная из них заключается в защите перехода эмиттер-база транзистора от пробоя. Давайте рассмотрим это подробнее.

• Защита от пробоя при смене полярности входного сигнала: Когда входной сигнал меняет свою полярность, это может привести к обратному смещению, которое, если оно достаточно велико, может вызвать пробой перехода эмиттер-база. Диод в этой схеме позволяет ограничить обратное напряжение, предотвращая повреждение транзистора.
• Защита от пробоя при амплитудной перегрузке: Если входной сигнал имеет слишком высокую амплитуду, это также может привести к пробою перехода эмиттер-база. Диод может ограничить максимальное напряжение, которое может быть приложено к транзистору, тем самым защищая его от перегрузок.
• Обеспечение биполярного преобразования входного сигнала: Хотя это также важная функция, она не является основной целью введения диода. Диод в данной схеме помогает обеспечить правильное направление тока и защиту, но основная функция биполярного преобразования осуществляется самим транзистором.

Таким образом, можно сделать вывод, что основная цель введения диода в схему экспоненциального преобразователя заключается в защите перехода эмиттер-база транзистора от пробоя, как при смене полярности входного сигнала, так и при амплитудной перегрузке. Это позволяет обеспечить надежность работы схемы и защитить компоненты от повреждений.
