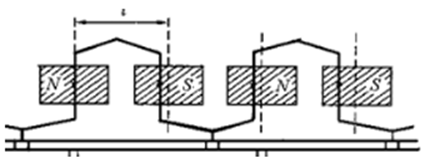

Чтобы ответить на ваш вопрос о том, какая обмотка представлена на рисунке, давайте рассмотрим основные типы обмоток, используемых в машинах постоянного тока. Я объясню каждый тип обмотки, чтобы вы могли лучше понять, что к чему.

• Волновая обмотка: Эта обмотка состоит из нескольких витков, которые располагаются не по кругу, а по волновой линии. Она используется для уменьшения пульсаций в выходном токе и для повышения стабильности работы машины.
• Круговая обмотка: Это наиболее простая форма обмотки, где проводники располагаются по кругу. Она обеспечивает равномерное распределение магнитного поля, но может иметь некоторые недостатки в плане эффективности.
• Петлевая обмотка: В этой обмотке проводники образуют петли, что позволяет улучшить магнитные свойства машины. Она часто используется в небольших и средних машинах постоянного тока.
• Ромбовидная обмотка: Эта обмотка имеет форму ромба и позволяет достичь высокой плотности магнитного потока. Она часто применяется в высокомощных машинах.

Теперь, чтобы определить, какая обмотка изображена на рисунке, вам нужно обратить внимание на следующие аспекты:

1. Посмотрите на форму обмотки. Если она имеет волнообразные линии, это волновая обмотка.
2. Если обмотка располагается по кругу, то это круговая обмотка.
3. Если вы видите петли, то это, скорее всего, петлевая обмотка.
4. Если обмотка имеет ромбовидную форму, значит, это ромбовидная обмотка.

Итак, внимательно проанализируйте рисунок и сопоставьте его с описаниями обмоток, чтобы сделать правильный вывод. Если у вас есть возможность, покажите рисунок, и я помогу вам определить тип обмотки более точно.
