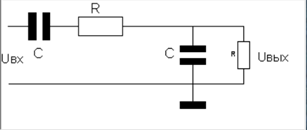

Схема RC-цепи представляет собой электрическую цепь, состоящую из резистора (R) и конденсатора (C), соединенных последовательно или параллельно. Эти цепи широко используются в различных электронных устройствах для фильтрации сигналов, временных задержек и других целей.

Давайте рассмотрим основные компоненты и характеристики RC-цепи:

• Резистор (R): Это элемент, который ограничивает поток электрического тока. Его сопротивление измеряется в омах (Ω).
• Конденсатор (C): Это элемент, который накапливает электрический заряд. Его емкость измеряется в фарадах (F).

Когда напряжение подается на RC-цепь, конденсатор начинает заряжаться через резистор. Процесс зарядки и разрядки конденсатора описывается экспоненциальной зависимостью, что приводит к характерному поведению цепи:

• Время зарядки: Время, необходимое для зарядки конденсатора до определенного значения, зависит от сопротивления и емкости. Это время можно рассчитать по формуле: T = R * C.
• Время разрядки: Аналогично времени зарядки, время разрядки также зависит от R и C и имеет схожую формулу.

• Фильтрация сигналов: RC-цепи используются в качестве фильтров для удаления нежелательных частот из сигналов.
• Временные задержки: В некоторых схемах RC-цепи применяются для создания временных задержек.
• Генераторы сигналов: Они могут быть частью схем генераторов, создающих различные формы сигналов.

Таким образом, RC-цепь является важным элементом в схемотехнике и имеет множество практических применений в электронике.
