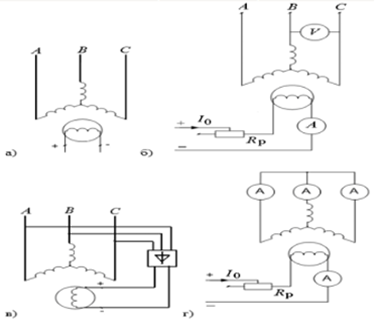

Схема включения синхронного генератора для снятия характеристики холостого хода – …

• а
• б
• в
• г

Другие предметы Колледж Синхронные генераторы схема включения синхронного генератора характеристика холостого хода электрические машины колледж Новый

Схема включения синхронного генератора для снятия характеристики холостого хода позволяет исследовать поведение генератора при различных значениях напряжения и тока. Давайте рассмотрим основные шаги, которые нужно выполнить для правильного подключения и снятия характеристик холостого хода синхронного генератора.

1. Подготовка оборудования:
   • Убедитесь, что синхронный генератор находится в исправном состоянии.
   • Подготовьте необходимые измерительные приборы: вольтметр, амперметр, тахометр.
   • Подготовьте блок питания для возбуждения генератора.
2. Подключение генератора:
   • Подключите генератор к механическому приводному устройству, которое будет обеспечивать его вращение.
   • Подключите вольтметр к выходным клеммам генератора для измерения напряжения.
   • Подключите амперметр в цепь возбуждения для измерения тока возбуждения.
3. Процесс снятия характеристики:
   • Запустите привод, чтобы начать вращение ротора генератора.
   • Постепенно увеличивайте ток возбуждения, фиксируя при каждом значении тока напряжение на выходе генератора.
   • Записывайте полученные значения напряжения и тока в таблицу.
4. Построение характеристики:
   • После завершения измерений постройте график зависимости выходного напряжения от тока возбуждения.
   • Анализируйте полученные данные для определения характеристик генератора.

Следуя этим шагам, вы сможете получить характеристику холостого хода синхронного генератора, что поможет вам лучше понять его работу и поведение в различных режимах. Если у вас возникнут вопросы, не стесняйтесь задавать их!
