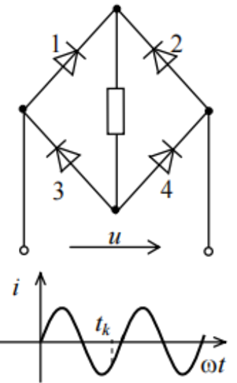

Ток в мостовой схеме выпрямителя однофазного тока в момент времени tk будет проходить…

• через диоды 1 и 2
• через диоды 2 и 3
• через диоды 1 и 4
• через диоды 3 и 4

Другие предметы Колледж Выпрямители и мостовые схемы ток в мостовой схеме выпрямитель однофазного тока диоды в выпрямителе теоретические основы электротехники колледж ТОЭ Новый

Чтобы понять, через какие диоды будет проходить ток в мостовой схеме выпрямителя однофазного тока в момент времени tk, давайте разберем работу мостового выпрямителя.

Мостовой выпрямитель состоит из четырех диодов, которые подключены таким образом, что могут преобразовать переменный ток (AC) в постоянный ток (DC). Когда переменный ток подается на вход выпрямителя, ток будет течь через определенные диоды в зависимости от полярности входного напряжения.

Рассмотрим последовательность действий:

1. Когда входное напряжение положительное (например, в полупериоде), ток будет проходить через диоды 1 и 2.
2. Когда входное напряжение отрицательное (в другом полупериоде), ток будет проходить через диоды 3 и 4.

Таким образом, в зависимости от момента времени tk, ток может проходить через разные пары диодов:

• Если tk соответствует положительному полупериоду, ток проходит через диоды 1 и 2.
• Если tk соответствует отрицательному полупериоду, ток проходит через диоды 3 и 4.

Следовательно, если вы хотите узнать, через какие диоды будет проходить ток в момент времени tk, необходимо знать, в какой полупериод (положительный или отрицательный) находится это время. Если tk соответствует положительному полупериоду, ответ будет "через диоды 1 и 2". Если tk соответствует отрицательному полупериоду, ответ будет "через диоды 3 и 4".
