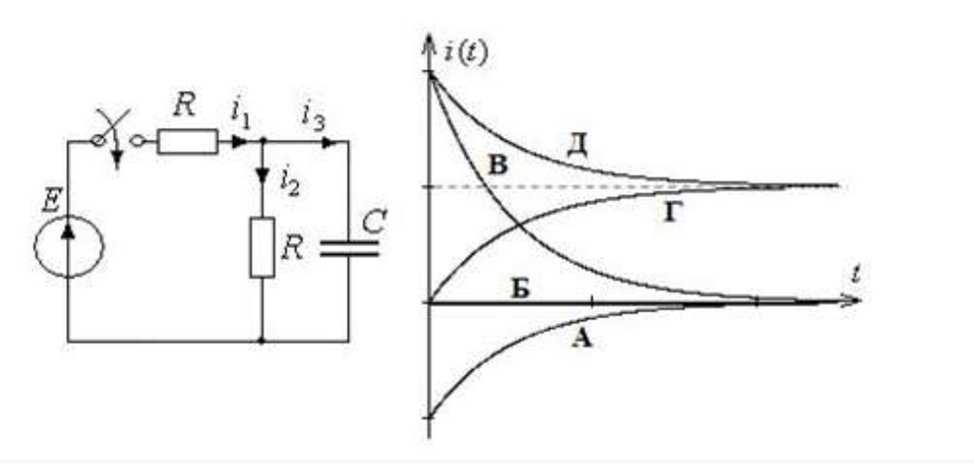

Для того чтобы указать кривую переходного тока i(t) после коммутации, необходимо рассмотреть несколько этапов, которые происходят в электрической цепи. Давайте разберем этот процесс шаг за шагом.

Переходный процесс в цепи начинается в момент коммутации (включения или выключения элемента цепи). При этом происходит изменение тока, и в цепи возникают временные переходные процессы.

• Необходимо знать начальное значение тока (i(0)) в момент времени t=0, когда происходит коммутация.
• Также важно определить параметры цепи, такие как сопротивление (R),индуктивность (L) и емкость (C),если они присутствуют в цепи.

В зависимости от типа цепи (например, RL, RC или RLC) уравнения, описывающие переходный процесс, будут различными. Для простоты рассмотрим RL-цепь:

• Для RL-цепи уравнение переходного тока можно записать как: i(t) = I_final + (I_initial - I_final) * e^(-t/(L/R)),где:
• I_final - конечное значение тока после коммутации.
• I_initial - начальное значение тока перед коммутацией.
• L - индуктивность катушки.
• R - сопротивление.
• e - основание натурального логарифма.

После того как у вас есть уравнение, можно построить график переходного тока i(t):

• На оси X откладываем время (t).
• На оси Y откладываем значение тока (i).
• Кривая будет начинаться с I_initial и постепенно приближаться к I_final с экспоненциальным затуханием.

Важно отметить, что:

• На начальном этапе (t=0) ток будет равен I_initial.
• Со временем ток будет стремиться к I_final.
• Скорость изменения тока зависит от соотношения L и R: чем больше L, тем медленнее происходит переходный процесс.

Таким образом, кривая переходного тока i(t) после коммутации будет представлять собой экспоненциальную функцию, которая иллюстрирует изменение тока во времени. Если у вас есть конкретные значения для R и L, вы можете подставить их в уравнение и получить точную кривую для вашей цепи.
