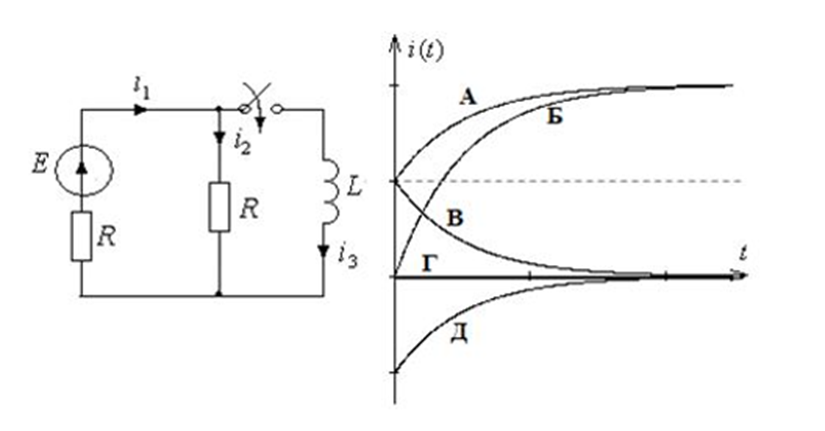

Чтобы указать кривую переходного тока i2(t) после коммутации в электрических цепях, необходимо рассмотреть несколько ключевых аспектов. Давайте разберем шаги, которые помогут вам понять, как это сделать.

1. Определение начальных условий:
   • Перед коммутацией необходимо знать начальное значение тока i2(0) и напряжение на элементах цепи.
   • Запишите уравнения, описывающие состояние цепи до момента коммутации.
2. Анализ схемы после коммутации:
   • После переключения (коммутации) схемы, необходимо определить, как изменятся параметры цепи, такие как сопротивление, индуктивность и емкость.
   • Составьте новые уравнения, описывающие поведение цепи после коммутации.
3. Решение дифференциальных уравнений:
   • В зависимости от типа цепи (RL, RC или RLC) вам нужно будет решить соответствующее дифференциальное уравнение.
   • Для RL-цепи уравнение будет иметь вид: L * di/dt + Ri = U, где U - напряжение источника.
   • Для RC-цепи уравнение будет: C * dv/dt + (1/R) * v = V0, где V0 - напряжение источника.
4. Определение переходного процесса:
   • Решив уравнение, вы получите выражение для тока i2(t),которое будет включать экспоненциальные функции, отражающие переходный процесс.
   • Определите время установления режима, которое может зависеть от параметров цепи.
5. Построение графика:
   • На основе полученного выражения для i2(t) постройте график, который покажет, как ток изменяется со временем после коммутации.
   • Обратите внимание на начальное значение тока, а также на его асимптотическое поведение.

Таким образом, кривая переходного тока i2(t) после коммутации будет зависеть от начальных условий и параметров цепи. Не забудьте учитывать все особенности, такие как время нарастания и затухания тока в зависимости от сопротивления и индуктивности.
