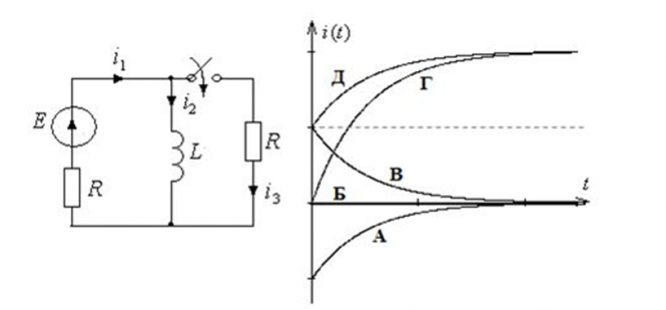

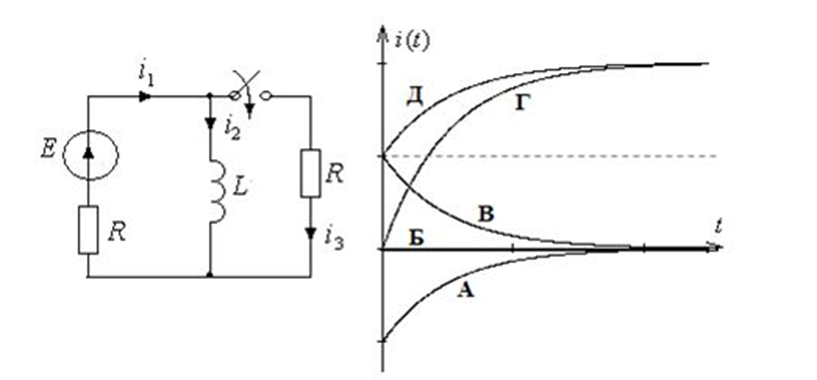

Указать кривую переходного тока i3(t) после коммутации.

• А
• Б
• В
• Г
• Д


Другие предметы Колледж Коммутация в электрических цепях кривая переходного тока i3(t) коммутация электротехника ЭлТех колледж анализ переходного процесса Новый

Для того чтобы указать кривую переходного тока i3(t) после коммутации, необходимо рассмотреть несколько шагов, которые помогут понять процесс изменения тока в цепи. Мы будем исходить из того, что у нас есть система, состоящая из источника тока, индуктивности и сопротивления, и мы хотим проанализировать поведение тока после коммутации.

1. Определение начальных условий:
   • Перед коммутацией необходимо знать начальное значение тока i0 в момент времени t=0.
   • Также важно знать, какова индуктивность L и сопротивление R в цепи.
2. Запись уравнения переходного процесса:
   • После коммутации, когда цепь изменяется, ток будет изменяться согласно уравнению дифференциального типа. Для RL-цепи это уравнение имеет вид: di/dt + (R/L)i = 0.
   • Это уравнение описывает экспоненциальное затухание тока в цепи.
3. Решение уравнения:
   • Решение уравнения будет иметь вид: i(t) = i0 * e^(-Rt/L), где e - основание натурального логарифма.
   • Это уравнение показывает, что ток будет уменьшаться экспоненциально со временем.
4. Определение переходной кривой:
   • Кривая переходного тока i3(t) будет представлять собой график функции, полученной на предыдущем шаге.
   • При построении графика по времени t на оси абсцисс и значению тока i(t) на оси ординат, мы получим характерную кривую, которая начинается с значения i0 и стремится к нулю.

Таким образом, кривая переходного тока i3(t) после коммутации будет экспоненциально убывающей, начиная с начального значения тока и постепенно приближаясь к нулю. Не забудьте также учитывать время релаксации, которое зависит от параметров цепи (R и L).
