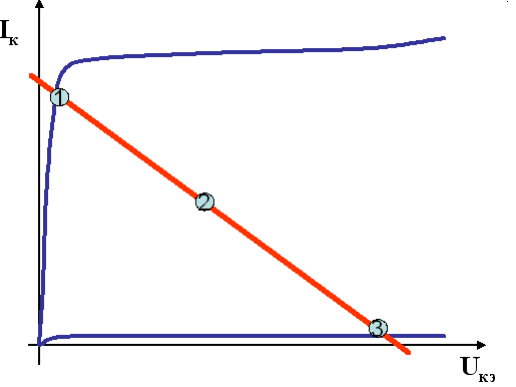

Для получения на выходе усилительного каскада максимальной амплитуды положительного сигнала необходимо правильно выбрать рабочую точку биполярного транзистора n-p-n структуры. Рабочая точка определяет, в каком режиме будет работать транзистор, и влияет на его характеристики.

В случае биполярного транзистора n-p-n, рабочая точка должна находиться в активной области, чтобы транзистор мог усиливать сигнал. Для этого нужно выполнить следующие шаги:

1. Определение активной области: Активная область - это область на характеристиках транзистора, где он может работать как усилитель. Для n-p-n транзистора это область, где коллекторный ток зависит от базового тока.
2. Установка смещения: Необходимо установить правильное смещение на базу транзистора. Для этого база должна быть подключена к положительному напряжению относительно эмиттера. Это позволит обеспечить необходимый ток базы.
3. Выбор рабочего тока: Рабочая точка должна быть выбрана так, чтобы коллекторный ток не превышал максимальное значение, иначе транзистор может перейти в режим насыщения, что приведет к искажению сигнала.
4. Максимизация амплитуды сигнала: Для достижения максимальной амплитуды положительного сигнала рабочая точка должна быть расположена ближе к верхней границе активной области, но не доходя до насыщения. Это позволяет транзистору реагировать на изменения входного сигнала и усиливать его.

Таким образом, рабочая точка должна располагаться в активной области, где обеспечивается максимальная линейность передачи сигнала. Обычно это достигается путем выбора тока коллектора и напряжения на коллекторе так, чтобы они находились в пределах допустимых значений, указанных в характеристиках транзистора.

Итак, для получения на выходе усилительного каскада максимальной амплитуды положительного сигнала, рабочая точка биполярного транзистора n-p-n должна находиться в активной области, ближе к верхней границе, но не доходя до режима насыщения.
