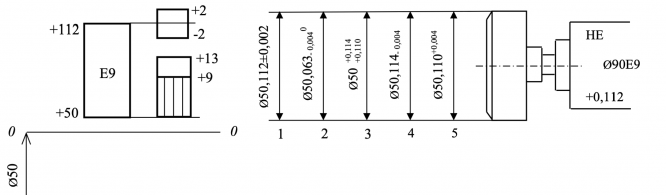

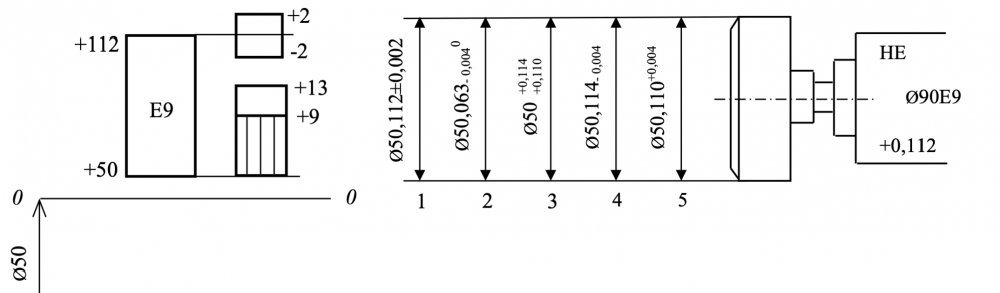

Укажите правильное обозначение предельных размеров калибра Ø50Е9 – НЕ на чертеже.

Другие предметы Колледж Предельные размеры и калибры метрология стандартизация сертификация колледж предельные размеры калибр обозначение чертеж технические стандарты контроль качества Новый

Предельные размеры калибра обозначаются в соответствии с определенными стандартами, которые регулируют систему допусков и посадок. В данном случае, мы имеем дело с калибром диаметром 50 мм, который имеет обозначение Ø50E9.

Чтобы правильно указать предельные размеры, необходимо выполнить следующие шаги:

1. Определение основного размера: В нашем случае основной размер равен 50 мм.
2. Определение предельных размеров: Для обозначения предельных размеров необходимо учитывать класс точности и систему допусков. Обозначение "E9" указывает на тип допуска, который соответствует определенной группе размеров.
3. Поиск значений предельных размеров: Для группы E9, согласно таблицам допусков, предельные размеры будут следующие:
   • Верхний предельный размер (верхний допуск) - 50,025 мм
   • Нижний предельный размер (нижний допуск) - 50,000 мм
4. Запись предельных размеров: На чертеже предельные размеры обозначаются следующим образом:
   • Ø50,025 - для верхнего предела
   • Ø50,000 - для нижнего предела

Таким образом, правильное обозначение предельных размеров калибра Ø50E9 на чертеже будет: Ø50,000 / Ø50,025.
