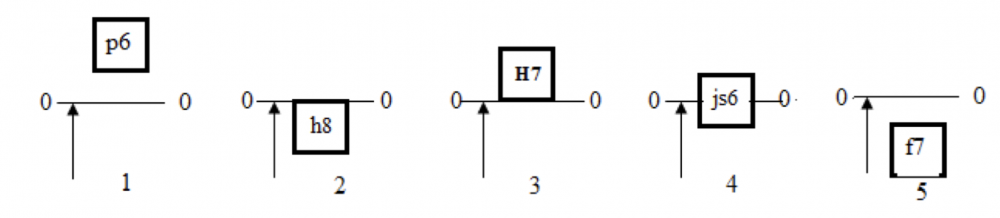

Укажите схему расположения поля допуска основного вала:

Другие предметы Колледж Поля допуска и посадки метрология стандартизация сертификация колледж поле допуска основной вал схема расположения технические нормы Новый

Поле допуска основного вала - это диапазон допустимых размеров, в пределах которого вал может быть изготовлен, чтобы соответствовать требованиям к его функционированию и совместимости с другими деталями. Рассмотрим схему расположения поля допуска для основного вала.

Схема поля допуска вала может быть представлена следующим образом:

1. Определение базового размера: Это размер, от которого отталкиваются при определении пределов допуска. Например, если базовый размер вала составляет 50 мм, то от него будут определяться пределы допуска.
2. Установление пределов допуска: Пределы допуска определяются с учетом необходимых технических характеристик. Например, для вала с базовым размером 50 мм могут быть установлены следующие пределы:
• Верхний предел: 50,05 мм
• Нижний предел: 49,95 мм
3. Определение типа допуска: В зависимости от требований к точности и жесткости соединения, допуска могут быть:
• Положительные (например, вал должен быть больше базового размера)
• Отрицательные (вал должен быть меньше базового размера)
• Смешанные (вал может быть как больше, так и меньше базового размера в определенных пределах)
4. Нанесение поля допуска: На чертеже или в технической документации поле допуска обозначается специальными символами и размерами, которые указывают на верхний и нижний пределы. Это может выглядеть следующим образом:
• Данная информация обычно указывается рядом с размером вала.
• Например, 50 ± 0,05 мм, что означает, что вал может варьироваться от 49,95 мм до 50,05 мм.

Таким образом, схема расположения поля допуска основного вала позволяет четко определить, в каких пределах может колебаться размер вала, что критически важно для обеспечения его правильной работы в механизмах и узлах.
