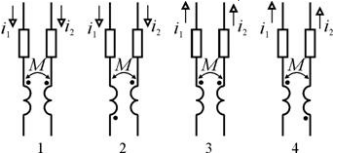

Согласные соединения катушек — это способы соединения индуктивностей (катушек) в электрических цепях, которые определяют общее значение индуктивности и поведение схемы. Рассмотрим основные согласные соединения катушек, которые могут быть обозначены как 1, 2, 3 и 4.

1. Последовательное соединение катушек:
   • В этом соединении катушки соединяются одна за другой.
   • Общая индуктивность (L) рассчитывается по формуле: L = L1 + L2 + ... + Ln.
   • Ток в цепи одинаковый для всех катушек.
2. Параллельное соединение катушек:
   • В этом соединении катушки подключаются к одним и тем же узлам.
   • Общая индуктивность (L) рассчитывается по формуле: 1/L = 1/L1 + 1/L2 + ... + 1/Ln.
   • Напряжение на всех катушках одинаковое.
3. Смешанное соединение катушек:
   • Это комбинация последовательного и параллельного соединений.
   • Общая индуктивность рассчитывается поэтапно: сначала находят индуктивность для последовательных соединений, затем для параллельных.
4. Соединение с учетом взаимной индуктивности:
   • При этом соединении учитывается влияние одной катушки на другую.
   • Общая индуктивность зависит не только от индивидуальных значений индуктивностей, но и от коэффициента взаимной индуктивности (k).
   • Формула для расчета общей индуктивности может быть более сложной: L = L1 + L2 ± 2*k*sqrt(L1*L2), где знак зависит от направления токов в катушках.

Таким образом, согласные соединения катушек могут быть представлены в виде последовательного, параллельного, смешанного соединений и соединения с учетом взаимной индуктивности. Каждый из этих способов соединения имеет свои особенности и применяется в зависимости от требований конкретной схемы.
