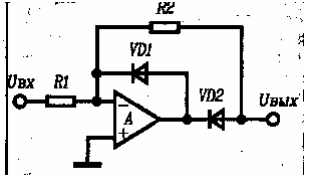

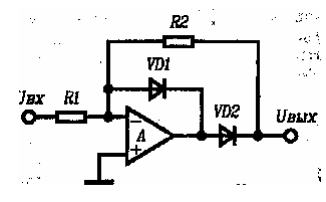

Для того чтобы указать соответствие между схемой выпрямителя и его амплитудной характеристикой, давайте рассмотрим основные типы выпрямителей и их характеристики.

• Полупроводниковый выпрямитель (однополупериодный): эта схема использует один диод для выпрямления переменного тока. В результате на выходе мы получаем только положительные полуволны.
• Полупроводниковый выпрямитель (двухполупериодный): в этой схеме используются два диода, которые позволяют выпрямить как положительные, так и отрицательные полуволны. Это дает более высокую амплитуду выходного напряжения.
• Мостовой выпрямитель: это более сложная схема, использующая четыре диода, которые обеспечивают выпрямление обеих полуволн, аналогично двухполупериодному выпрямителю, но с меньшими потерями.

• Однополупериодный выпрямитель: амплитудная характеристика будет представлять собой положительные полуволны, которые повторяются с периодом входного сигнала, с нулевыми значениями на отрицательных полуволнах.
• Двухполупериодный выпрямитель: амплитудная характеристика будет состоять из всех полуволн, как положительных, так и отрицательных, что приводит к более высокой средней величине выходного напряжения.
• Мостовой выпрямитель: амплитудная характеристика будет аналогична двухполупериодному выпрямителю, но с более стабильным выходным напряжением и меньшими пиками.

Теперь, чтобы установить соответствие между схемами и их амплитудными характеристиками, можно использовать следующую таблицу:

• Схема однополупериодного выпрямителя - амплитудная характеристика с положительными полуволнами.
• Схема двухполупериодного выпрямителя - амплитудная характеристика с положительными и отрицательными полуволнами.
• Схема мостового выпрямителя - амплитудная характеристика, аналогичная двухполупериодному, но с более стабильным выходным напряжением.

Таким образом, зная тип выпрямителя, вы можете легко определить его амплитудную характеристику. Если у вас есть конкретные схемы и характеристики, мы можем рассмотреть их более детально.
