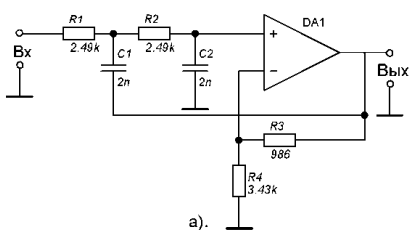

В схеме активного фильтра Саллена-Кея
коэффициент усиления задается элементами:
Выберите один ответ:
- R3,R4;
- C1,C2;
- R1,R2.
Другие предметы Колледж Активные фильтры активный фильтр схема Саллена-Кея коэффициент усиления элементы фильтра R3 R4 C1 C2 R1 R2 схемотехника колледж
2025-09-03 23:33:43
Активный фильтр Саллена-Кея представляет собой широко используемую схему, которая позволяет реализовать различные типы фильтров, такие как низкочастотные, высокочастотные и полосовые фильтры. В этой схеме коэффициент усиления действительно задается определенными элементами.
Давайте разберем, какие именно элементы влияют на коэффициент усиления:
- R3 и R4: Эти резисторы определяют коэффициент усиления схемы. Обычно, в конфигурации Саллена-Кея, коэффициент усиления A можно выразить как A = 1 + (R4/R3). Таким образом, изменение значений R3 и R4 напрямую влияет на усиление фильтра.
- C1 и C2: Эти конденсаторы в основном определяют частотные характеристики фильтра, такие как частота среза, но не влияют на коэффициент усиления напрямую.
- R1 и R2: Эти резисторы также могут влиять на частотные характеристики, но не являются основными элементами, задающими коэффициент усиления в данной конфигурации.
Таким образом, правильный ответ на ваш вопрос: коэффициент усиления в схеме активного фильтра Саллена-Кея задается элементами R3 и R4.
