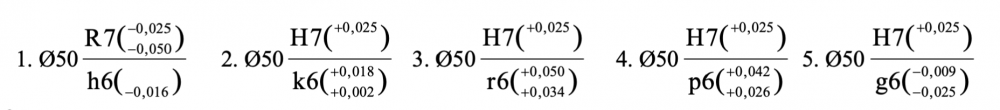

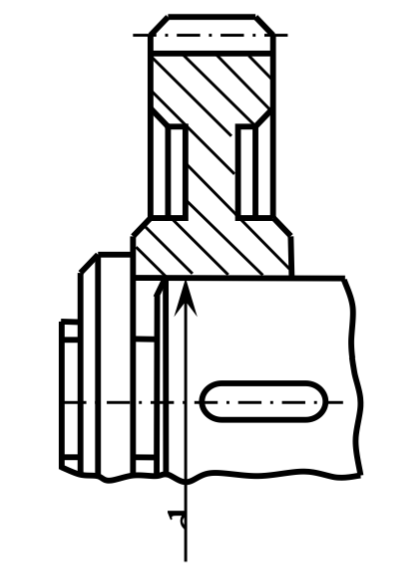

Выберите посадку в соединении зубчатого колеса 1 с валом 2 по расчетным значениям предельных натягов: N_{max расч} = 55 мкм; N_{min расч} = 5 мкм. Номинальный размер соединения d = 50 мм.

Другие предметы Колледж Посадки и соединения метрология стандартизация сертификация колледж зубчатое колесо расчет натягов соединение вал номинальный размер предельные натяги Новый

Для выбора посадки в соединении зубчатого колеса с валом, необходимо учитывать расчетные значения предельных натягов, а также номинальный размер соединения. В данном случае, у нас есть следующие данные:

• Nmax расч = 55 мкм
• Nmin расч = 5 мкм
• Номинальный размер соединения d = 50 мм

Теперь давайте рассмотрим шаги, которые помогут нам выбрать посадку:

1. Определение типа посадки:

   Сначала нужно определить, какой тип посадки нам нужен: свободная, переходная или натяг. Для этого мы будем использовать значения предельных натягов.

2. Перевод значений натягов:

   Предельные натяги Nmax и Nmin необходимо перевести в миллиметры, так как номинальный размер у нас в миллиметрах. Для этого делим значения на 1000:

   • Nmax = 55 мкм = 0.055 мм
   • Nmin = 5 мкм = 0.005 мм
3. Определение предельных размеров:

   Теперь мы можем определить предельные размеры вала и зубчатого колеса. Для этого используем формулы:

   • Для вала: dmin = d - Nmax = 50 мм - 0.055 мм = 49.945 мм
   • Для зубчатого колеса: dmax = d + Nmin = 50 мм + 0.005 мм = 50.005 мм
4. Сравнение предельных размеров:

   Теперь сравним полученные размеры:

   • dmin вала = 49.945 мм
   • dmax зубчатого колеса = 50.005 мм

   Так как dmin вала меньше dmax зубчатого колеса, это говорит о том, что соединение будет свободным (посадка H7/g6).

Таким образом, исходя из расчетных значений предельных натягов и номинального размера соединения, мы можем выбрать свободную посадку для данного соединения зубчатого колеса с валом.
