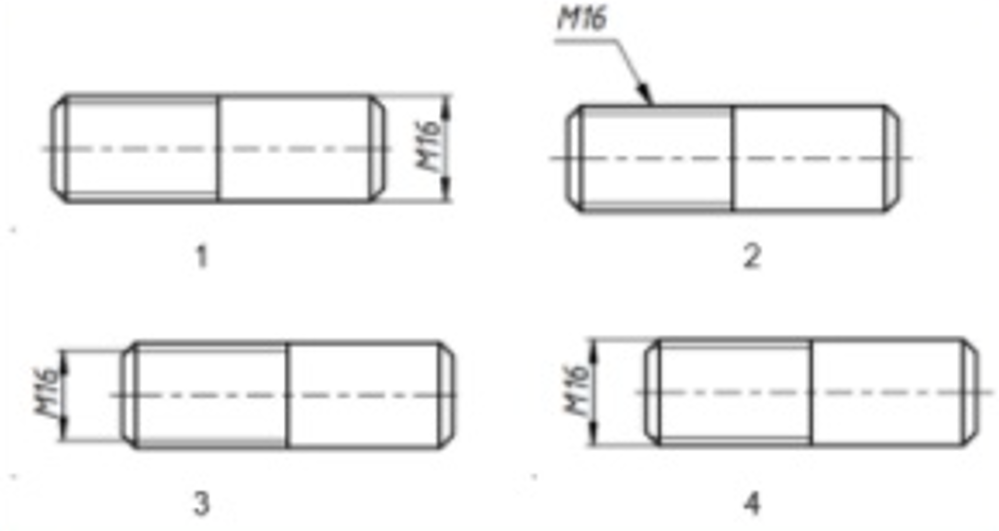

Выбрать правильное обозначение резьбы на изображении

Другие предметы Колледж Обозначение резьбы обозначение резьбы инженерная графика колледж правильное обозначение изображение резьбы Новый

Чтобы выбрать правильное обозначение резьбы на изображении, необходимо следовать определенным шагам. Я расскажу вам, как это сделать:

1. Изучите изображение резьбы. Обратите внимание на основные характеристики, такие как диаметр, шаг резьбы и тип резьбы (например, метрическая, дюймовая и т.д.).
2. Определите диаметр резьбы. Это может быть внешний диаметр (для наружной резьбы) или внутренний диаметр (для внутренней резьбы). Обычно он указывается в миллиметрах или дюймах.
3. Определите шаг резьбы. Шаг резьбы – это расстояние между соседними витками. Для метрической резьбы шаг указывается в миллиметрах, а для дюймовой – в дюймах.
4. Проверьте тип резьбы. Резьба может быть стандартной (например, метрическая) или специальной (например, трапецеидальная, круглозубая и т.д.). Это также важно учитывать при обозначении.
5. Запишите обозначение. Для метрической резьбы обозначение обычно выглядит так: M (метрическая) + диаметр + шаг. Например, для резьбы диаметром 10 мм и шагом 1.5 мм обозначение будет M10x1.5. Для дюймовой резьбы обозначение может выглядеть как 1/2"-13, где 1/2" - это диаметр, а 13 - шаг в дюймах.

Следуя этим шагам, вы сможете правильно определить и записать обозначение резьбы на изображении. Если у вас есть конкретное изображение, мы можем рассмотреть его вместе и определить правильное обозначение.
