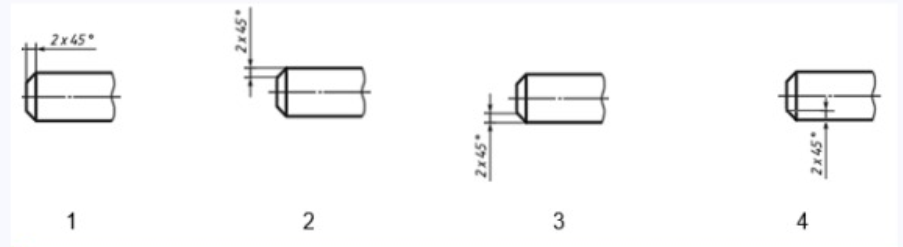

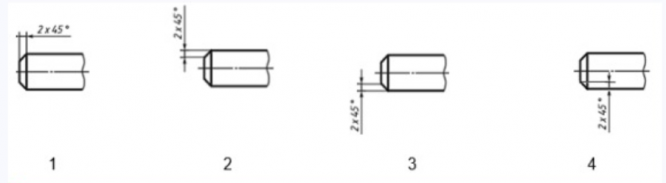

выбрать правильный вариант нанесения размера фаски

Другие предметы Колледж Размеры и допуски инженерная графика колледж фаска нанесение размера выбор варианта техническое черчение размеры фаски графические обозначения Новый

При выборе правильного варианта нанесения размера фаски важно учитывать несколько факторов. Фаска - это скошенная часть края детали, которая может иметь различные размеры и углы. Давайте рассмотрим шаги, которые помогут вам правильно выбрать вариант нанесения размера фаски.

1. Определите тип фаски:
   • Прямоугольная фаска
   • Круглая фаска
   • Фаска с определенным углом (например, 45 градусов)
2. Изучите технические условия:
   • Проверьте чертежи и спецификации, чтобы узнать, какой размер фаски требуется.
   • Обратите внимание на допуски и отклонения, указанные в документации.
3. Выберите способ нанесения размеров:
   • Для фасок с прямыми углами обычно указывают размеры в виде двух измерений: длина и высота фаски.
   • Для круглых фасок указывают радиус фаски.
   • Если фаска имеет угол, то указывают угол и длину фаски.
4. Нанесите размеры на чертеж:
   • Размеры фаски следует наносить в соответствии с общепринятыми стандартами (например, ГОСТ).
   • Убедитесь, что размеры четкие и легко читаемы, чтобы избежать ошибок при производстве.

Следуя этим шагам, вы сможете правильно выбрать и нанести размеры фаски на чертеж. Это важно для обеспечения точности и качества изготавливаемых деталей.
