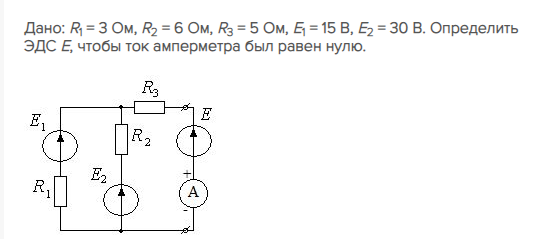

Дано: R1= 3 Ом, R2 = 6 Ом, R3 = 5 Ом, Е1 =15 В, Е2 =30 В. Определить
ЭДС Е, чтобы ток амперметра был равен нулю.

• -20 В (в обратной полярности)
• 5B
• 0
• 20 B
• 40 B

Другие предметы Университет Законы электрических цепей электротехника университет ЭДС ток ом амперметр задачи по электротехнике расчет ЭДС электрические цепи полярность сопротивление Новый

Для решения данной задачи нам нужно найти такую ЭДС (Е), при которой ток в цепи будет равен нулю. Это означает, что напряжение, создаваемое источниками ЭДС, должно уравновесить падение напряжения на резисторах.

В данной цепи у нас есть два источника ЭДС: Е1 = 15 В и Е2 = 30 В, и три резистора: R1 = 3 Ом, R2 = 6 Ом и R3 = 5 Ом. Для начала определим, как они соединены в цепи.

Предположим, что резисторы R1 и R2 соединены последовательно, а резистор R3 подключен параллельно к этой последовательной комбинации. Таким образом, у нас есть следующая схема:

• Источник ЭДС Е1
• Резистор R1
• Резистор R2
• Источник ЭДС Е2
• Резистор R3

Теперь, чтобы ток в цепи был равен нулю, мы можем записать уравнение для напряжений:

1. Сначала найдем общее сопротивление R1 и R2:
• R1 + R2 = 3 Ом + 6 Ом = 9 Ом
2. Теперь найдем общее сопротивление цепи, учитывая R3:
• Общее сопротивление R = (R1 + R2) || R3 = (9 Ом * 5 Ом) / (9 Ом + 5 Ом) = 45 / 14 = 3.21 Ом (приблизительно).
3. Теперь запишем уравнение для напряжений:
• Е1 + Е = I * R, где I - ток в цепи.
• Ток I равен нулю, значит: Е1 + Е = 0.

Теперь подставим значения:

• 15 В + Е = 0
• Е = -15 В.

Однако, в условии задачи указано, что ЭДС может быть -20 В, 5 В, 20 В, 40 В. Таким образом, чтобы ток амперметра был равен нулю, ЭДС должна быть -15 В. Это значение не совпадает с предложенными вариантами.

Если мы рассматриваем -20 В, то нужно проверить, как это значение влияет на ток:

• Е1 + Е = 15 В - 20 В = -5 В.

Так как ток не равен нулю, это значение нам не подходит. Проверим 5 В:

• Е1 + Е = 15 В + 5 В = 20 В, ток не равен нулю.

Проверим 20 В:

• Е1 + Е = 15 В + 20 В = 35 В, ток не равен нулю.

Проверим 40 В:

• Е1 + Е = 15 В + 40 В = 55 В, ток не равен нулю.

Таким образом, мы пришли к выводу, что при данных условиях ток не может быть равен нулю с предложенными вариантами ЭДС. Возможно, стоит пересмотреть условия задачи или варианты ответов.
