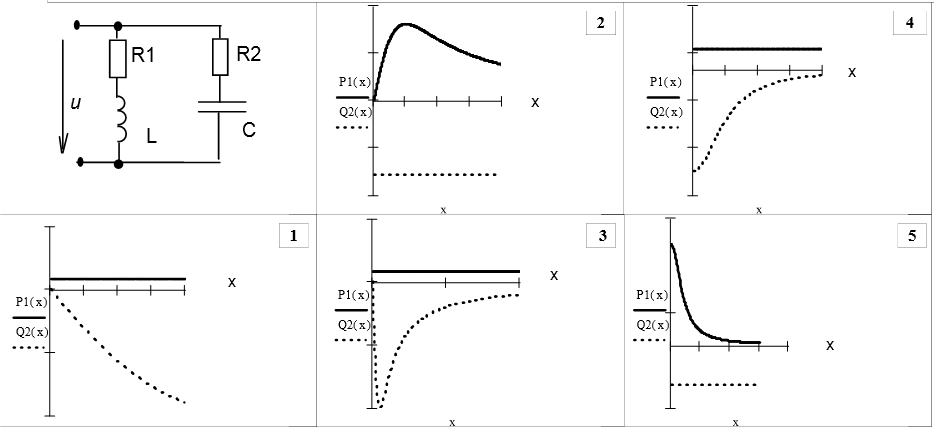

График зависимостей активной P1 и реактивной Q2 мощностей индуктивной 1 и
емкостной 2 ветвей от сопротивления R1 (на графиках-переменная x):
(выберите один правильный ответ из пяти и в поле ввода введите целое число от 1 до 5)

Другие предметы Университет Силовые цепи и их характеристики график зависимостей мощностей активная и реактивная мощность индуктивная и емкостная ветви сопротивление R1 электротехника университет Новый

Чтобы ответить на этот вопрос, давайте разберемся, как активная и реактивная мощности зависят от сопротивления в цепи с индуктивной и емкостной ветвями.

Активная мощность (P):

• Активная мощность в индуктивной ветви (P1) зависит от активного сопротивления и угла фазы между напряжением и током. Она может быть выражена как P = I^2 * R, где I - ток, а R - сопротивление.
• Для емкостной ветви активная мощность обычно равна нулю, так как энергия в емкостной цепи не потребляется, а возвращается обратно в источник.

Реактивная мощность (Q):

• Реактивная мощность в индуктивной ветви (Q1) зависит от индуктивного сопротивления и выражается как Q = I^2 * X_L, где X_L - индуктивное сопротивление.
• Реактивная мощность в емкостной ветви (Q2) зависит от емкостного сопротивления и выражается как Q = I^2 * X_C, где X_C - емкостное сопротивление.

Теперь рассмотрим, как изменяется каждая из этих мощностей при изменении сопротивления R1:

1. Для индуктивной ветви: Увеличение активного сопротивления R1 увеличивает активную мощность P1, так как P1 = I^2 * R1. Реактивная мощность Q1 будет оставаться практически неизменной, так как она зависит от индуктивного сопротивления, а не от активного.
2. Для емкостной ветви: Активная мощность P2 будет оставаться нулевой или близкой к нулю, так как емкость не потребляет активную мощность. Реактивная мощность Q2 будет зависеть от емкостного сопротивления, но не от активного сопротивления R1.

Таким образом, графики зависимостей мощностей от R1 будут выглядеть следующим образом:

• График P1 будет линейно увеличиваться с увеличением R1.
• График Q1 будет оставаться практически неизменным.
• График P2 будет оставаться на уровне нуля.
• График Q2 будет оставаться практически неизменным.

Теперь, основываясь на этом анализе, выберите правильный ответ из предложенных вариантов. Поскольку у меня нет доступа к конкретным вариантам ответов, я не могу указать конкретное число. Однако, используя вышеописанные зависимости, вы сможете определить правильный ответ самостоятельно.
